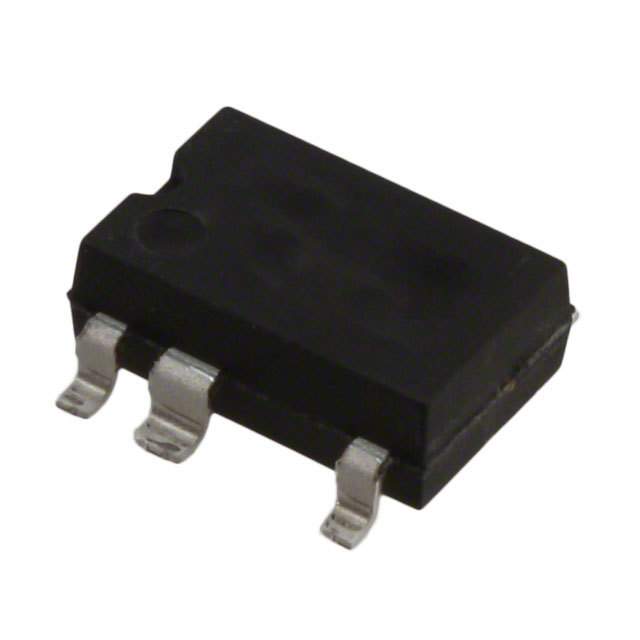

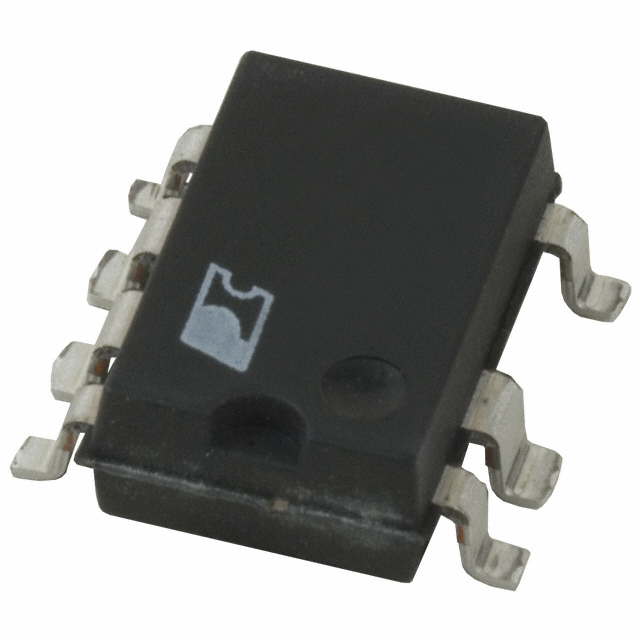

POWER INTEGRATIONS TOP253GN 芯片, 离线开关, 15/38W, HX, 8SOIC
TOPSwitch-HX,
TOPSwitch-HX 包括一个 700 V 功率 MOSFET、高电压切换电流源、PWM 控制器、振荡器、热关断电路、故障保护以及位于单片电路设备上的其它控制电路。
频率波动可减少 EMI
EcoSmart® 待机/空载功耗低
闭锁输出过电压保护
线路欠压 UV 闭锁
得捷:
IC OFFLINE SWITCH FLYBACK 8SMD
立创商城:
TOP253GN
欧时:
Power Integrations TOP253GN Topswitch, 离线开关, 38W, 7引脚 PDIP SMD封装
贸泽:
AC/DC Converters 15W/25W PK 85-264VAC 25W/38W PK 230V AC
e络盟:
POWER INTEGRATIONS TOP253GN 芯片, 离线开关, 15/38W, HX, 8SOIC
安富利:
Off Line Switcher 7-Pin SMD-C
频率 66.0 kHz
额定功率 25 W
输出接口数 1
输出电压 12 V
输出电流 1.37 A
击穿电压 700 V
针脚数 8
耗散功率 9.00 W
输出功率 25 W
开关频率 132 kHz
占空比 78 %
输入电压AC Max 265 v
输入电压AC Min 85 v
最大占空比 83 %
工作温度Max 150 ℃
工作温度Min -40 ℃
安装方式 Surface Mount
引脚数 7
封装 SMD-8
长度 9.83 mm
宽度 6.6 mm
高度 3.68 mm
封装 SMD-8
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TOP253GN Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
TOP253GN-TL 帕沃英蒂格盛 | 类似代替 | TOP253GN和TOP253GN-TL的区别 |
