TPA3004D2PHPG4参数规格_中文资料_数据手册PDF

TPA3004D2PHPG4概述

12 -W立体声D类音频功率放大器采用直流音量控制放大器 12-W STEREO CLASS-D AUDIO POWER AMPLIFIER WITH DC VOLUME CONTROL

放大器 IC 2 通道（立体声） D 类 48-HTQFP（7x7）

得捷:
IC AMP CLASS D STER 12W 48HTQFP

贸泽:
音频放大器 Stereo Hi-Pwr Filter-Free Class-D

艾睿:
Audio Amp Speaker 2-CH Stereo 12W Class-D 48-Pin HTQFP EP Tray

Chip1Stop:
Audio Amp Speaker 2-CH Stereo 12W Class-D 48-Pin HTQFP EP Tray

Verical:
Audio Amp Speaker 2-CH Stereo 12W Class-D 48-Pin HTQFP EP Tray

TPA3004D2PHPG4中文资料参数规格

技术参数

电源电压DC 18.0 V

供电电流 28.5 mA

通道数 2

耗散功率 4300 mW

输出功率 12 W

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 4300 mW

电源电压 8.5V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 48

封装 HTQFP-48

外形尺寸

长度 7 mm

宽度 7 mm

高度 1 mm

封装 HTQFP-48

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

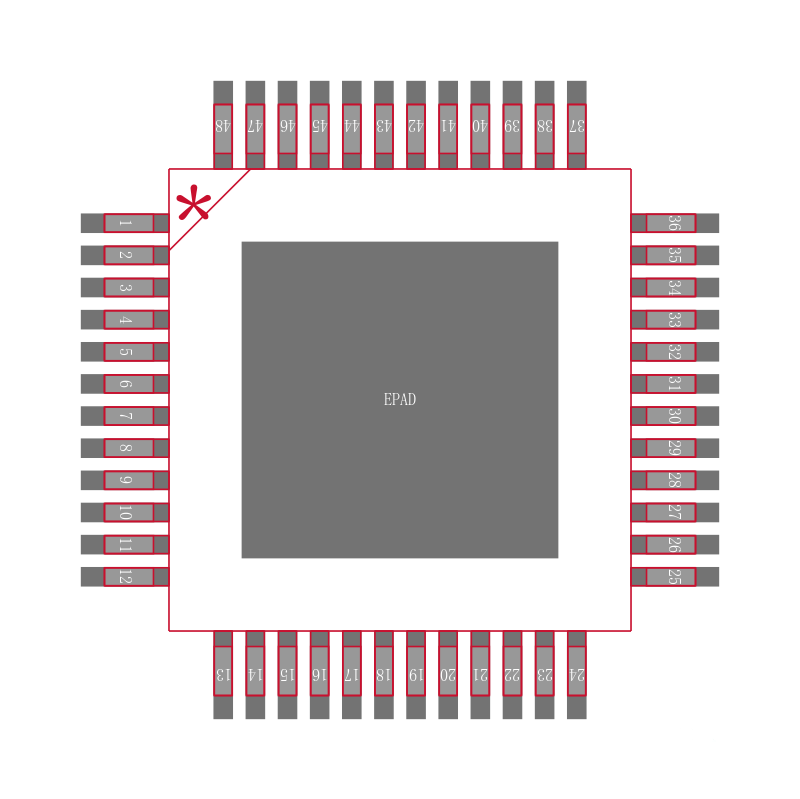

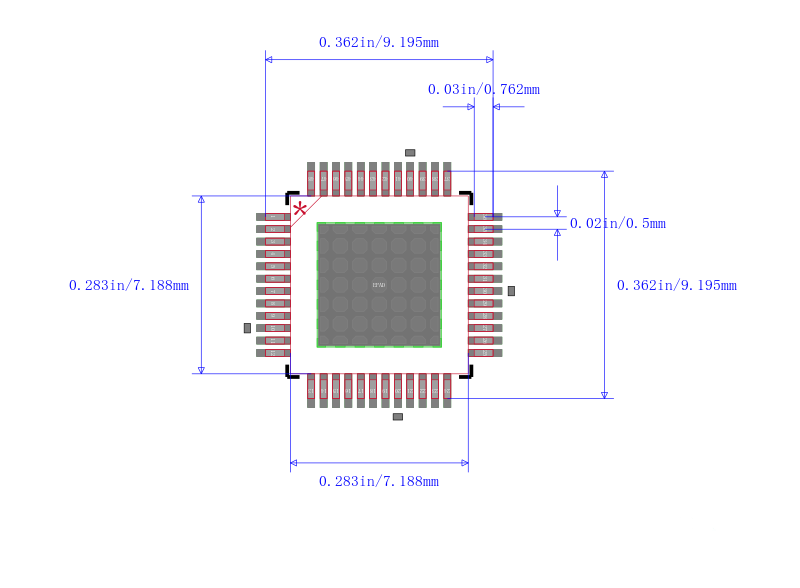

TPA3004D2PHPG4引脚图与封装图

在线购买TPA3004D2PHPG4

型号： TPA3004D2PHPG4

制造商： TI 德州仪器

描述：12 -W立体声D类音频功率放大器采用直流音量控制放大器 12-W STEREO CLASS-D AUDIO POWER AMPLIFIER WITH DC VOLUME CONTROL

立即咨询

替代型号TPA3004D2PHPG4

型号/品牌	代替类型	替代型号对比
TPA3004D2PHPG4 TI 德州仪器	当前型号	当前型号
TAS5710PHP 德州仪器	类似代替	TPA3004D2PHPG4和TAS5710PHP的区别
TPA3004D2PHP 德州仪器	类似代替	TPA3004D2PHPG4和TPA3004D2PHP的区别
TPA3004D2PHPR 德州仪器	类似代替	TPA3004D2PHPG4和TPA3004D2PHPR的区别
