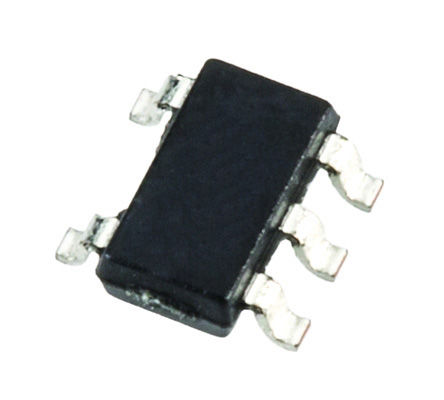

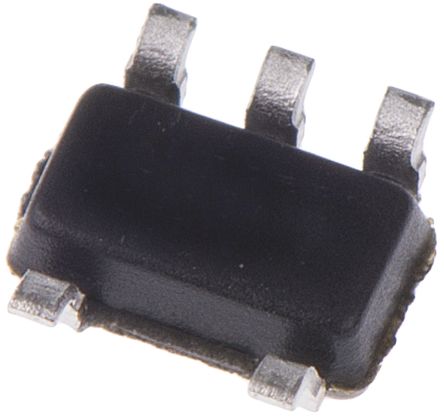

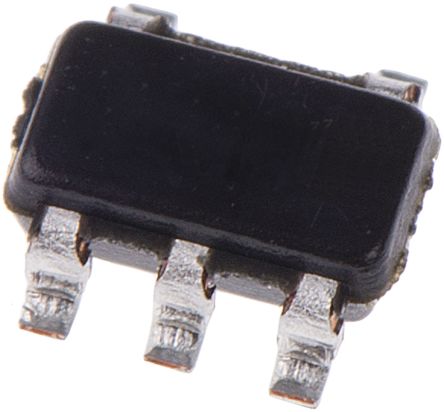

TLV70015DDCT

TLV70015DDCT图片1
TLV70015DDCT图片2
TLV70015DDCT图片3
TLV70015DDCT图片4
TLV70015DDCT图片5
TLV70015DDCT图片6
TLV70015DDCT图片7
TLV70015DDCT图片8
TLV70015DDCT图片9
TLV70015DDCT图片10
TLV70015DDCT图片11
TLV70015DDCT图片12
TLV70015DDCT概述

TEXAS INSTRUMENTS  TLV70015DDCT  固定电压稳压器, LDO, 2V至5.5V, 175mV压差, 1.5V输出, 200mA输出, TSOT-23-5

LDO(低压降)线性稳压器,200mA,Texas Instruments


得捷:
IC REG LINEAR 1.5V 200MA SOT23-5


立创商城:
TLV70015DDCT


德州仪器TI:
200-mA, high-PSRR, low-IQ, low-dropout voltage regulator with enable


欧时:
LDO(低压降)线性稳压器,200mA,Texas Instruments### LDO(低压降)线性稳压器,Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。


贸泽:
LDO Voltage Regulators 200mA Low IQ LDO Reg for Portables


e络盟:
固定电压稳压器, LDO, 2V至5.5V, 175mV压差, 1.5V输出, 200mA输出, TSOT-23-5


艾睿:
LDO Regulator Pos 1.5V 0.2A 5-Pin TSOT-23 T/R


安富利:
LDO Regulator Pos 1.5V 0.2A 5-Pin SOT T/R


Chip1Stop:
Single Channel LDO 200mA, Low IQ, Low Dropout Regulator for Portables LDO Regulator Pos 1.5V 0.2A 5-Pin TSOT-23 T/R


Verical:
LDO Regulator Pos 1.5V 0.2A 5-Pin TSOT-23 T/R


Newark:
Fixed LDO Voltage Regulator, 2V to 5.5V, 175mV Dropout, 1.5Vout, 200mAout, SOT-23-5


Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 1.5V 200mA 5-SOT


TLV70015DDCT中文资料参数规格
技术参数

额定功率 0.5 W

输出接口数 1

输出电压 1.5 V

输出电流 200 mA

针脚数 5

耗散功率 0.5 W

静态电流 31 µA

输出电容类型 Ceramic

跌落电压 175 mV

调节输出数 1

输入电压Max 5.5 V

输入电压Min 2 V

输出电压Min 0.7 V

输出电流Max 200 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 500 mW

精度 2 %

电源电压Max 5.5 V

电源电压Min 2 V

输入电压 2V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TSOT-23-5

外形尺寸

长度 3.05 mm

宽度 1.75 mm

高度 1 mm

封装 TSOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

TLV70015DDCT引脚图与封装图
TLV70015DDCT引脚图
TLV70015DDCT封装图
TLV70015DDCT封装焊盘图
在线购买TLV70015DDCT
型号: TLV70015DDCT
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  TLV70015DDCT  固定电压稳压器, LDO, 2V至5.5V, 175mV压差, 1.5V输出, 200mA输出, TSOT-23-5
替代型号TLV70015DDCT
型号/品牌 代替类型 替代型号对比

TLV70015DDCT

TI 德州仪器

当前型号

当前型号

TLV70015DDCR

德州仪器

类似代替

TLV70015DDCT和TLV70015DDCR的区别
