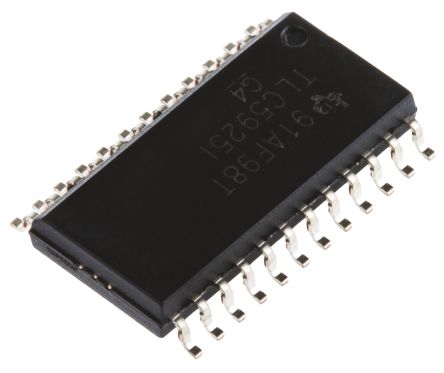

TLC5925IDWR

TLC5925IDWR图片1
TLC5925IDWR图片2
TLC5925IDWR图片3
TLC5925IDWR图片4
TLC5925IDWR图片5
TLC5925IDWR图片6
TLC5925IDWR图片7
TLC5925IDWR图片8
TLC5925IDWR图片9
TLC5925IDWR图片10
TLC5925IDWR图片11
TLC5925IDWR概述

TEXAS INSTRUMENTS  TLC5925IDWR  发光二极管驱动器, 16输出, 恒流, 3V-5.5V输入, 30MHz开关, 17V/45mA输出, SOIC-24

Signage/Linear LED Drivers, Texas Instruments

Texas Instruments 的一系列专用单输出和多输出 LED 驱动器 IC,适用于各种显示屏、标牌、指示和背光应用。


得捷:
IC LED DRIVER LINEAR 45MA 24SOIC


立创商城:
TLC5925IDWR


德州仪器TI:
Low-power 16-channel constant-current LED sink driver with 3.3-5.5V supply voltage


欧时:
### Signage/Linear LED Drivers, Texas InstrumentsTexas Instruments 的一系列专用单输出和多输出 LED 驱动器 IC,适用于各种显示屏、标牌、指示和背光应用。### LED 驱动器,Texas Instruments


e络盟:
发光二极管驱动器, 恒定电流, 3-5.5V输入, 16输出, 30MHz开关频率, 17V/45 mA 输出, SOIC-24


艾睿:
LED Driver 4 Segment 13000uA Supply Current 24-Pin SOIC T/R


安富利:
LED DRVR 3.3V/5V 24-Pin SOIC T/R


Chip1Stop:
LED DRVR 3.3V/5V 24-Pin SOIC T/R


TME:
Driver; fault detection, thermal protection; LED driver; 17V


Verical:
LED Driver 13000uA Supply Current 24-Pin SOIC T/R


Newark:
# TEXAS INSTRUMENTS  TLC5925IDWR  LED DRIVER, CONSTANT CURRENT, SOIC24


DeviceMart:
IC LED DRIVER LINEAR 24-SOIC


TLC5925IDWR中文资料参数规格
技术参数

频率 30 MHz

输出接口数 16

输入电压DC 3.00V ~ 5.50V

输出电压 17 V

输出电流 45 mA

供电电流 13000 mA

针脚数 24

耗散功率 2200 W

开关频率 30 MHz

输入电压Max 5.5 V

输入电压Min 3 V

输出电压Max 20 V

输出电流Max 45 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 2200 mW

电源电压 3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 标牌, 业余爱好与教育用, 发光二极管照明

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

TLC5925IDWR引脚图与封装图
TLC5925IDWR引脚图
TLC5925IDWR封装图

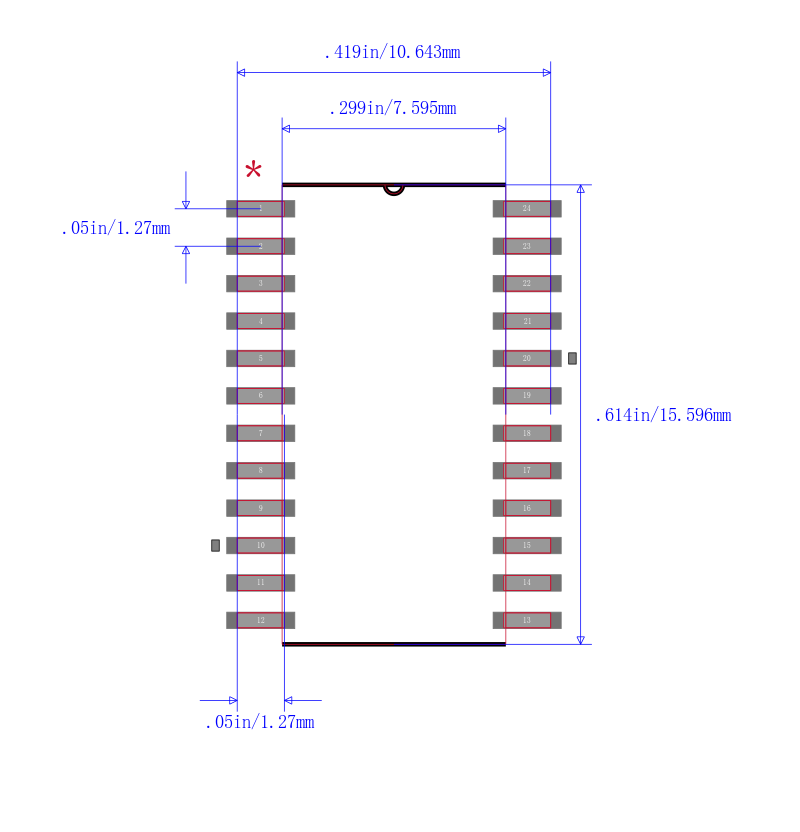

TLC5925IDWR封装焊盘图
在线购买TLC5925IDWR
型号: TLC5925IDWR
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  TLC5925IDWR  发光二极管驱动器, 16输出, 恒流, 3V-5.5V输入, 30MHz开关, 17V/45mA输出, SOIC-24
替代型号TLC5925IDWR
型号/品牌 代替类型 替代型号对比

TLC5925IDWR

TI 德州仪器

当前型号

当前型号

TLC5925IDWRG4

德州仪器

类似代替

TLC5925IDWR和TLC5925IDWRG4的区别

A6276ELWTRT

急速微电子

功能相似

TLC5925IDWR和A6276ELWTRT的区别
