TLC274BIDR概述

LinCMOS 运算放大器### 运算放大器,Texas Instruments

精密 LinCMOS


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


立创商城:
TLC274BIDR


德州仪器TI:
Quad, 16-V, 2-MHz, 2-mV offset voltage, In to V- operational amplifier


欧时:
Texas Instruments 运算放大器 TLC274BIDR 四路, 1.7MHz增益带宽积, 5 → 15 V单电源电压, 14引脚


贸泽:
精密放大器 Quad Precision


艾睿:
Op Amp Quad Precision Amplifier 16V 14-Pin SOIC T/R


安富利:
OP Amp Quad GP 16V 14-Pin SOIC T/R


Chip1Stop:
Standard Linear AmplifierLinCMOSTM Precision Quad Operational Amplifier OP Amp Quad GP 16V 14-Pin SOIC T/R


Verical:
Op Amp Quad Precision Amplifier 16V 14-Pin SOIC T/R


Newark:
# TEXAS INSTRUMENTS  TLC274BIDR  Operational Amplifier, Quad, 4 Amplifier, 1.7 MHz, 3.6 V/µs, 4V to 16V, SOIC, 14 Pins


力源芯城:
精密四路运放


Win Source:
IC OPAMP GP 2.2MHZ 14SOIC


DeviceMart:
IC OPAMP GP 2.2MHZ QUAD 14SOIC


TLC274BIDR中文资料参数规格
技术参数

输出电流 ≤30 mA

供电电流 3.8 mA

电路数 4

通道数 4

耗散功率 950 mW

共模抑制比 65 dB

输入补偿漂移 1.80 µV/K

带宽 1.7 MHz

转换速率 3.60 V/μs

增益频宽积 1.7 MHz

输入补偿电压 390 µV

输入偏置电流 0.7 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 2.2 MHz

耗散功率Max 950 mW

共模抑制比Min 65 dB

电源电压 4V ~ 16V

电源电压Max 16 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

TLC274BIDR引脚图与封装图

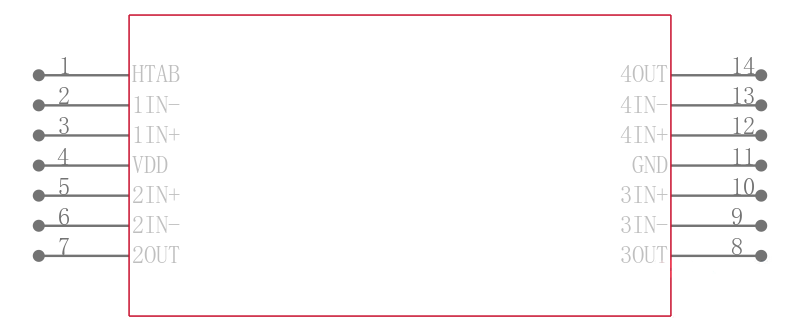

TLC274BIDR引脚图
TLC274BIDR封装图
TLC274BIDR封装焊盘图
在线购买TLC274BIDR
型号: TLC274BIDR
制造商: TI 德州仪器
描述:LinCMOS 运算放大器 ### 运算放大器,Texas Instruments
替代型号TLC274BIDR
型号/品牌 代替类型 替代型号对比

TLC274BIDR

TI 德州仪器

当前型号

当前型号

TLC274BID

德州仪器

完全替代

TLC274BIDR和TLC274BID的区别

TLC274BIDRG4

德州仪器

类似代替

TLC274BIDR和TLC274BIDRG4的区别
