TL594CNG参数规格_中文资料_数据手册PDF

TL594CNG概述

ON SEMICONDUCTOR TL594CNG 直流/直流转换器/开关式稳压器

降压，推挽稳压器正输出降压，升压/降压 - DC DC 切换控制器 IC 16-PDIP

得捷:
IC REG CTRLR BCK/PUSH-PULL 16DIP

贸泽:
开关控制器 40kHz 200mA PWM w/48% Duty Cycle Max

e络盟:
ON SEMICONDUCTOR TL594CNG 直流/直流转换器/开关式稳压器

艾睿:
Voltage Mode PWM Controller 500mA 300kHz 16-Pin PDIP Tube

Chip1Stop:
Voltage Mode PWM Controller 500mA 300kHz Automotive 16-Pin PDIP Tube

力源芯城:
PWM控制器电路

DeviceMart:
IC REG CTRLR FLYBK PWM VM 16-DIP

TL594CNG中文资料参数规格

技术参数

频率 40 kHz

电源电压DC 7.00V min

输出接口数 2

输入电压DC 40.0 V

输出电压 30 V

输出电流 200 mA

针脚数 16

耗散功率 1000 mW

上升时间 100 ns

开关频率 300 kHz

占空比 50 %

最大占空比 48 %

下降时间 40 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 7V ~ 40V

电源电压Max 40 V

电源电压Min 7 V

输入电压 40 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 19.55 mm

高度 3.43 mm

封装 DIP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

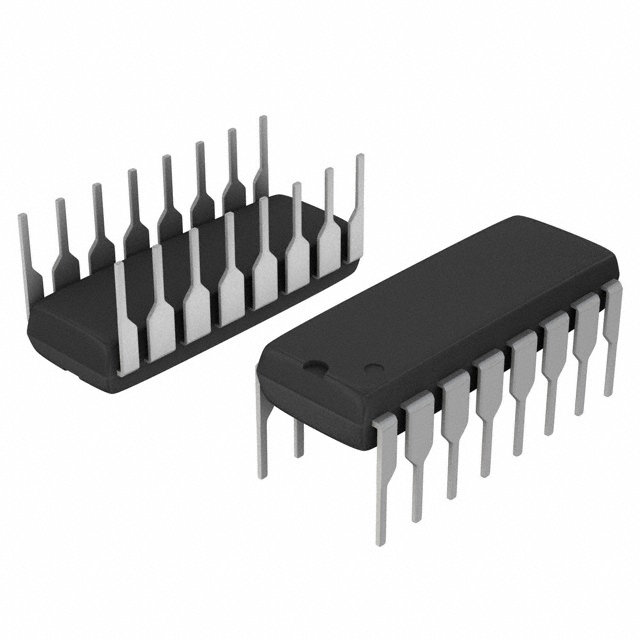

TL594CNG引脚图与封装图
