Power PNP 晶体管，Fairchild Semiconductor### 双极晶体管，Fairchild Semiconductor双极性结点晶体管 BJT 板系列提供完整的解决方案，用于满足各种电路应用需求。 创新的封装设计用于提供最小尺寸、最高可靠性和最大热性能。
The is a -100V PNP Epitaxial Silicon Transistor for medium power linear switching. This product is general usage and suitable for many different applications. It is complementary to TIP41/41A/41B/41C.
- .
- -100V Collector to base voltage VCBO
- .
- -5V Emitter to base voltage VEBO
- .
- -2A Base current IB
频率 3 MHz
额定电压DC -100 V
额定电流 -6.00 A
针脚数 3

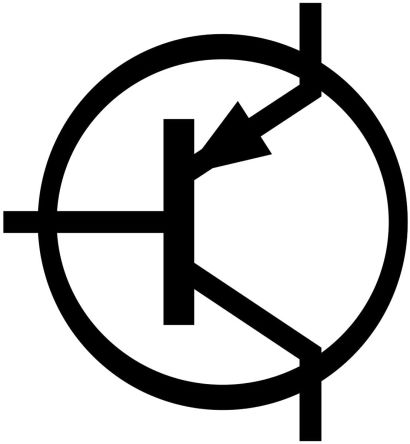

极性 PNP, P-Channel
耗散功率 65 W
增益频宽积 3 MHz
击穿电压集电极-发射极 100 V
最小电流放大倍数hFE 15 @3A, 4V
最大电流放大倍数hFE 75
额定功率Max 2 W
直流电流增益hFE 15
工作温度Max 150 ℃
工作温度Min 65 ℃
耗散功率Max 65 W
安装方式 Through Hole
引脚数 3

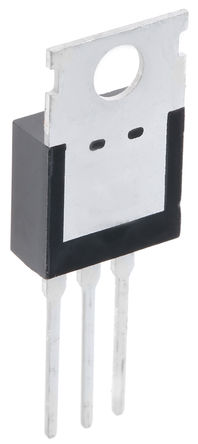

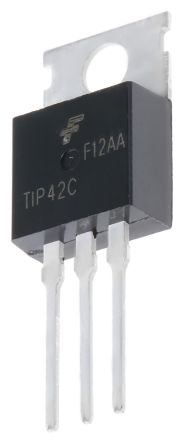

封装 TO-220-3
长度 10.67 mm
宽度 4.83 mm
高度 16.51 mm
封装 TO-220-3
工作温度 150℃ TJ
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TIP42C Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
TIP42CTU 飞兆/仙童 | 类似代替 | TIP42C和TIP42CTU的区别 |
BD244C 飞兆/仙童 | 类似代替 | TIP42C和BD244C的区别 |
TIP42CG 安森美 | 功能相似 | TIP42C和TIP42CG的区别 |
