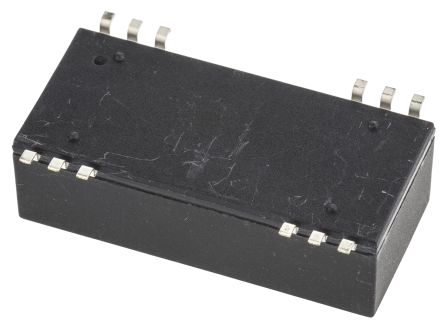

TRACOPOWER TES 3-2411 直流/直流转换器 隔离式板载, 2:1输入, 表面安装DIP, 固定, 表面安装设备, 3 W, 5 V, 600 mA
Traco 3W SMD 单/双输出调节隔离直流到直流转换器 - TES 3 系列
不推荐将产品用于新设计，请参阅页面底部的备用选项
薄型 SMD 封装
1.5kV 输入/输出隔离
2:1 宽输入
调节输出
高准确度引脚共面
欠压锁定
短路保护
采用 UL94V-0 封装材料
达到 IPC/JEDEC J-STD-020C 有关无铅回流焊接工序的要求，最高温度 245°C（最高可持续 10 秒）
连接数据
---
引脚 | 单输出 | 双输出
1 | -Vin GND | -Vin GND
2 | -Vin GND | -Vin GND
3 | NC | NC
10 | NC | 共同
11 | NC | NC
12 | NC | \- V 输出
13 | +V 输出 | +V 输出
14 | NC | NC
15 | \- V 输出 | 共同
22 | NC | NC
23 | +Vin Vcc | +Vin Vcc
24 | +Vin Vcc | +Vin Vcc
### 注
超出引用的工作温度范围将不会降低特性。
平均故障间隔时间符合 MIL-HDBK-217E 标准 25°C。
### 认可
CSA 文件号 226037
### 标准
EN 60950-1，UL 60950-1，IEC 60950-1
电源电压DC 24.0 V
额定功率 3 W
输出接口数 1
输入电压DC 18.0V ~ 36.0V
输出电压 5 V
输出电流 600 mA
输出功率 3 W
隔离电压 1500 VDC
输入电压Max 36 VDC
输入电压Min 18 VDC
输入电压DC Max 36 V
输入电压DC Min 18 v
输出电流Max 600 mA
输出功率Max 3 W
输入电压 18VDC ~ 36VDC
安装方式 Surface Mount
封装 SMD
长度 32.3 mm
宽度 14.8 mm
高度 10.2 mm
封装 SMD
产品生命周期 Not For New Designs
包装方式 Tube
制造应用 Power Management, Communications & Networking, 工业, Industrial, 电源管理, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
