TAJA106K006RNJ参数规格_中文资料_数据手册PDF

TAJA106K006RNJ概述

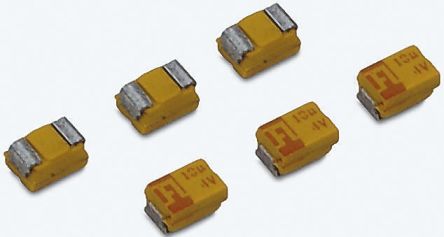

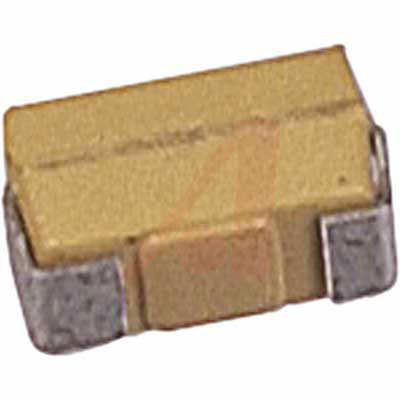

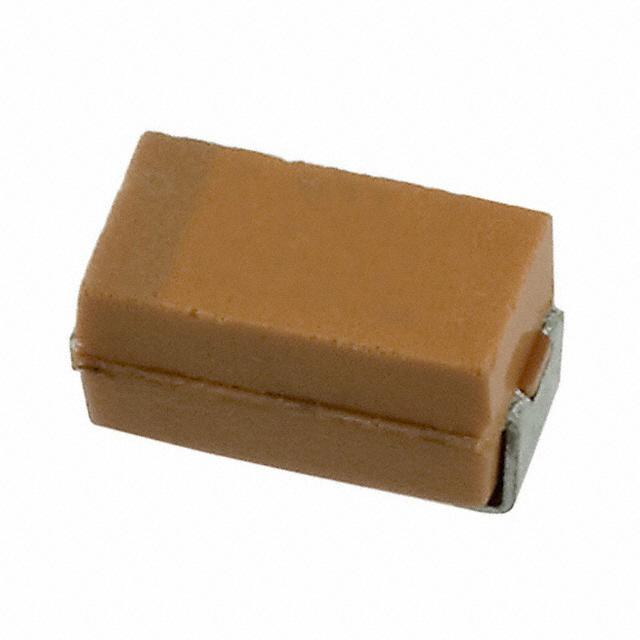

AVX TAJA106K006RNJ 表面贴装钽电容, TAJ系列, 10 µF, ± 10%, 6.3 V, 1206 [3216 公制], A

TAJ 标准系列 2.5 至 16V 直流

TAJ 系列为通用表面安装片式钽器

提供 7 种外壳尺寸

提供薄型选件

CV 范围：0.10-2200μF / 2.5-50V

应用包括：通用低功率直流/直流和低压降调节器

尺寸 mm

---

外壳代码 | L | W | H | W1 | A

容差 | ±0.2 | +0.2/–0.1 | +0.2/–0.1 | +0.2 | +0.3/–0.2

A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8

B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8

C | 6.0 | 3.2 | 2.6 | 2.2 | 1.3

D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3

E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3

技术参数

---

温度范围 °C | \- 55 至 +85

电容 % | 10

TAJA106K006RNJ中文资料参数规格

技术参数

额定电压DC 6.3 V

工作电压 6.3 VDC

电容 10 µF

等效串联电阻ESR 4 Ω

容差 ±10 %

Q值 6.0

工作温度Max 125 ℃

工作温度Min -55 ℃

精度 ±10 %

额定电压 6.3 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.6 mm

高度 1.6 mm

封装公制 3216

封装 1206

物理参数

介质材料 Tantalum

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2000

制造应用 Industrial, 电源管理, 工业, Portable Devices, Consumer Electronics, 消费电子产品, 便携式器材, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册
