TPS2421-2DDA概述

TEXAS INSTRUMENTS  TPS2421-2DDA  芯片, 热插拔控制器, 3-20V, SOIC-8

热插拔控制器,Texas Instruments


得捷:
IC HOT SWAP CTRLR GP 8SOPWR


立创商城:
TPS2421 2DDA


德州仪器TI:
3-V to 20-V, 33mΩ, 1.8-5.5A eFuse with thermal shutdown


欧时:
Texas Instruments TPS2421-2DDA 正电压 热交换控制器, 3 → 20 V电源, 8引脚 SOIC封装


贸泽:
热交换电压控制器 3-20V Integ FET 0-5A Hot Swap


e络盟:
热插拔控制器, 3V至20V电源, SOIC-8


艾睿:
Hot Swap Controller 1-CH 20V N-Channel Positive Voltage 8-Pin HSOIC EP Tube


安富利:
Hot Swap Controller 1-CH 20V 8-Pin HSOP EP Tube


Chip1Stop:
Hot Swap Controller 1-CH 20V N-Channel Positive Voltage 8-Pin HSOP EP Tube


Verical:
Hot Swap Controller 1-CH 20V N-Channel Positive Voltage 8-Pin HSOP EP Tube


Newark:
HOT SWAP CONTROLLER, 3-20V, SOIC-8


Win Source:
IC CTRLR HOT SWAP 3-20V 8SOPWR


DeviceMart:
IC CTRLR HOT SWAP 3-20V 8SOPWR


TPS2421-2DDA中文资料参数规格
技术参数

电源电压DC 3.00V min

电路数 1

通道数 1

针脚数 8

输出电流Max 6 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 3V ~ 20V

电源电压Max 20 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 4 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 电源管理, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

TPS2421-2DDA引脚图与封装图

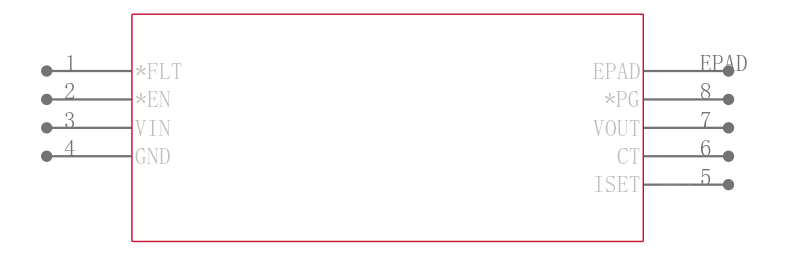

TPS2421-2DDA引脚图

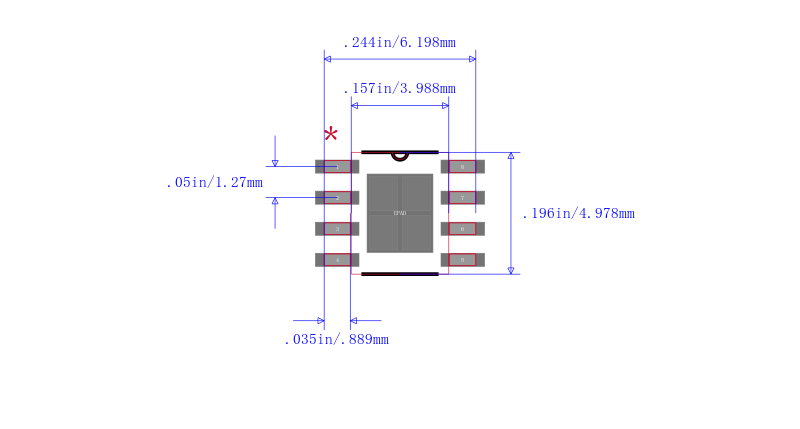

TPS2421-2DDA封装图

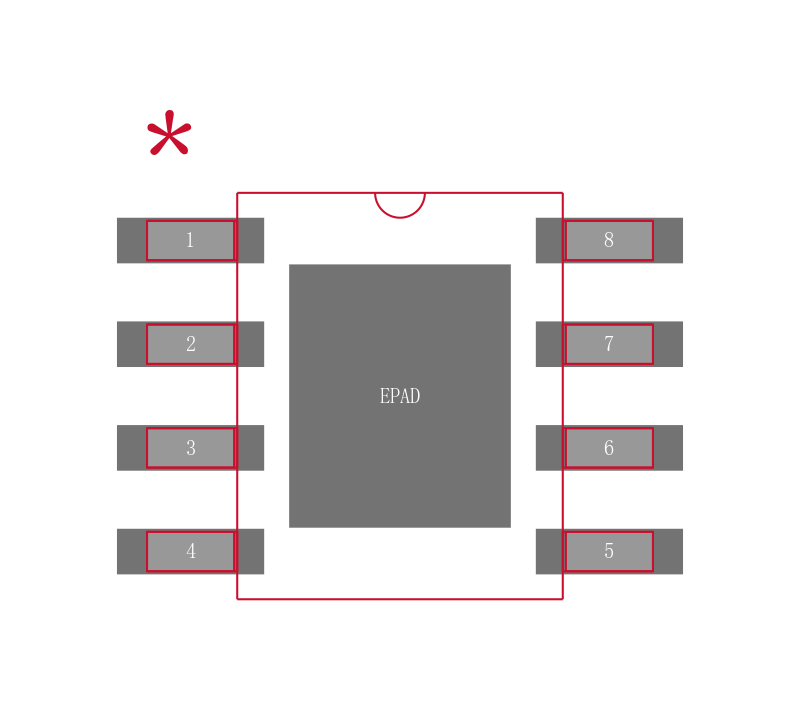

TPS2421-2DDA封装焊盘图
在线购买TPS2421-2DDA
型号: TPS2421-2DDA
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  TPS2421-2DDA  芯片, 热插拔控制器, 3-20V, SOIC-8
替代型号TPS2421-2DDA
型号/品牌 代替类型 替代型号对比

TPS2421-2DDA

TI 德州仪器

当前型号

当前型号

TPS2421-2DDAR

德州仪器

完全替代

TPS2421-2DDA和TPS2421-2DDAR的区别
