TXD2-5V概述

TXD 系列 通用 2 A 双刀双掷 5 VDC PCB 通孔 信号继电器

通用 继电器 DPDT(2 Form C) 通孔


得捷:
RELAY GEN PURPOSE DPDT 2A 5VDC


立创商城:
5VDC 2A 无锁存


艾睿:
Electromechanical Relay 5VDC 125Ohm 2A DPDT 15x7.4x8.2mm THT General Purpose Relay


Allied Electronics:
RELAY GENERAL PURPOSE DPDT 2A 5V


Chip1Stop:
Electromechanical Relay DPDT 2A 5VDC 125Ohm Through Hole


Verical:
Electromechanical Relay 5VDC 125Ohm 2A DPDT 15x7.4x8.2mm THT General Purpose Relay


Newark:
# PANASONIC ELECTRIC WORKS  TXD2-5V  TXD Relay


MASTER:
Signal Relay 5VDC 1A DPDT15x7.4x8.2mm THT


Electro Sonic:
Signal Relay 5VDC 1A DPDT15x7.4x8.2mm THT


TXD2-5V中文资料参数规格
技术参数

额定电压DC 220 V

触点类型 DPDT

触点额定电流 2 A

线圈电压 5 VDC

线圈电流 40 mA

线圈电阻 125 Ω

额定电流Max 2 A

线圈电压DC 5 V

线圈功率 200 mW

额定功率Max 60 W

开关电流Max 1 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP

外形尺寸

长度 15 mm

宽度 8.2 mm

高度 8.2 mm

封装 DIP

物理参数

触点材质 Silver, Gold

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

TXD2-5V引脚图与封装图

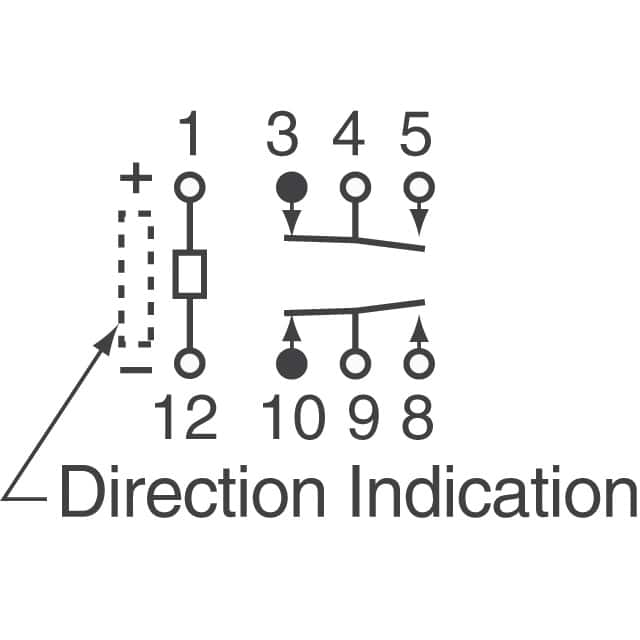

TXD2-5V引脚图
TXD2-5V封装图

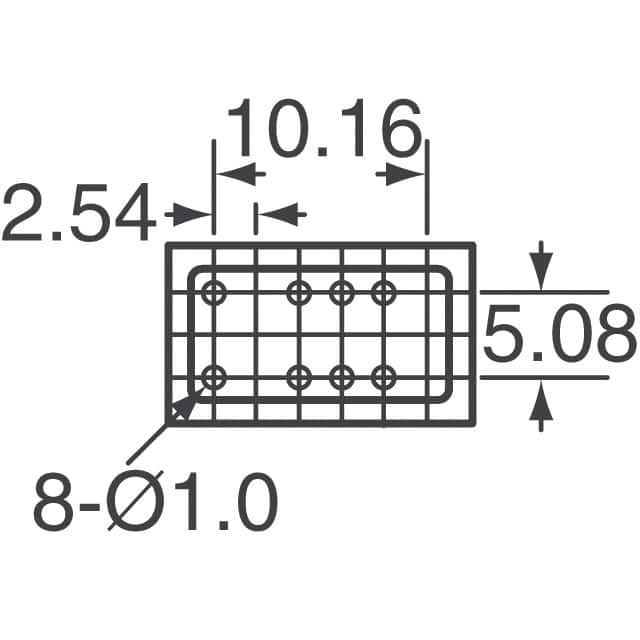

TXD2-5V封装焊盘图
在线购买TXD2-5V
型号: TXD2-5V
制造商: Panasonic 松下
描述:TXD 系列 通用 2 A 双刀双掷 5 VDC PCB 通孔 信号继电器
