TCJ 系列片式钽电容器,带电导的聚合物电极 与传统的二氧化锰电极电容器相比,ESR 更低、非点火故障模式更安全、电容值保留性能更佳 外壳尺寸小,非常适用于手机、PDA 和其他便携式电子设备 适合工作温度高达 125°C 的电源管理系统 尺寸 mm --- 外壳代码 | EIA 代码 | L ±0.2 | W +0.2 -0.1 | H +0.2 -0.1 | W1 ±0.2 | A +0.3-0.2 A | 1205 | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 1210 | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 2312 | 6 | 3.2 | 2.6 | 2.2 | 1.3 G | 1206 | 3.2 | 1.6 | 1.5 | 1.2 | 0.8 H | 1210 | 3.5 | 2.8 | 1.5 | 2.2 | 0.8 K | 1206 | 3.2 | 1.6 | 1 | 1.2 | 0.8 P | 0805 | 2.05 | 1.35 | 1.5 | 1 | 0.5 R | 0805 | 2.05 | 1.3 | 1.2 | 1 | 0.5 T | 1210 | 3.5 | 2.8 | 1.2 | 2.2 | 0.8 W | 2312 | 6 | 3.2 | 1.5 | 2.2 | 1.3 ### SMT 125°C
TCJ 系列
片式钽器,带电导的聚合物电极
与传统的二氧化锰电极电容器相比,ESR 更低、非点火故障模式更安全、电容值保留性能更佳
外壳尺寸小,非常适用于手机、PDA 和其他便携式电子设备
适合工作温度高达 125°C 的电源管理系统
欧时:
### TCJ 系列片式钽电容器,带电导的聚合物电极 与传统的二氧化锰电极电容器相比,ESR 更低、非点火故障模式更安全、电容值保留性能更佳 外壳尺寸小,非常适用于手机、PDA 和其他便携式电子设备 适合工作温度高达 125°C 的电源管理系统 尺寸 mm --- 外壳代码 | EIA 代码 | L ±0.2 | W +0.2 -0.1 | H +0.2 -0.1 | W1 ±0.2 | A +0.3-0.2 A | 1205 | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 1210 | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 2312 | 6 | 3.2 | 2.6 | 2.2 | 1.3 G | 1206 | 3.2 | 1.6 | 1.5 | 1.2 | 0.8 H | 1210 | 3.5 | 2.8 | 1.5 | 2.2 | 0.8 K | 1206 | 3.2 | 1.6 | 1 | 1.2 | 0.8 P | 0805 | 2.05 | 1.35 | 1.5 | 1 | 0.5 R | 0805 | 2.05 | 1.3 | 1.2 | 1 | 0.5 T | 1210 | 3.5 | 2.8 | 1.2 | 2.2 | 0.8 W | 2312 | 6 | 3.2 | 1.5 | 2.2 | 1.3 ![http://china.rs-online.com/largeimages/L405941-01.gif]http://china.rs-online.com/largeimages/L405941-01.gif ### SMT 125°C
立创商城:
150uF ±20% 6.3V
贸泽:
Tantalum Capacitors - Polymer SMD 6.3volts 150uF 20% ESR=70mOhms
艾睿:
The conductive polymers used to develop this TCJB157M006R0070 polymer electrolyte from AVX gives in a lower ESR value that other capacitors. It can withstand a voltage of 6.3 VDC. It has 2 terminals. This product is 3.5 mm long, 1.9 mm tall and 2.8 mm deep. This polymer electrolyte has a minimum operating temperature of -55 °C and a maximum of 125 °C. Its leakage current is 90 μA. Its capacitance value is 150uF.
Allied Electronics:
150uF SMD Solid Polymer Tantalum Electrolytic Capacitor, 6.3VDC +/-20%, TCJ Series
安富利:
Cap Tant Solid 150uF 6.3V B CASE 20% 3.5 X 2.8 X 1.9mm SMD 3528-21 0.07 Ohm 125°C T/R
TME:

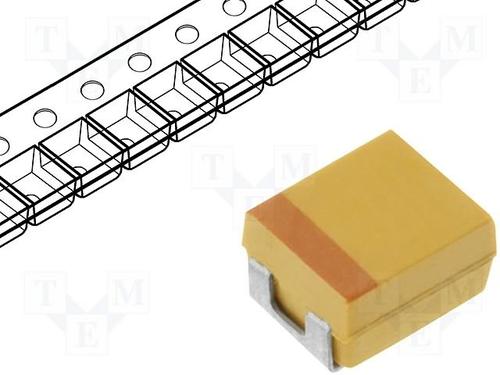

Capacitor: tantalum-polymer; 150uF; 6.3VDC; Case: B; 1210; ESR:70mΩ
Verical:
Cap Tant Polymer 150uF 6.3VDC B CASE 20% 3.5 X 2.8 X 1.9mm SMD 3528-21 0.07 Ohm 105C T/R
Win Source:
CAP TANT POLY 150UF 6.3V 1210
额定电压DC 6.3 V
工作电压 6.3 VDC
电容 150 µF
等效串联电阻ESR 70 mΩ
容差 ±20 %
产品系列 TCJ polymer
纹波电流 900 mA
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 6.3 V
安装方式 Surface Mount
封装公制 3225
封装 1210
长度 3.5 mm
宽度 2.8 mm
高度 1.9 mm
封装公制 3225
封装 1210
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
寿命(小时) 2000h @105℃
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TCJB157M006R0070 AVX 艾维克斯 | 当前型号 | 当前型号 |
TCNT157M006R0200 艾维克斯 | 类似代替 | TCJB157M006R0070和TCNT157M006R0200的区别 |
TCJB157M004R0070 艾维克斯 | 功能相似 | TCJB157M006R0070和TCJB157M004R0070的区别 |
TCJW157M006R0070 艾维克斯 | 功能相似 | TCJB157M006R0070和TCJW157M006R0070的区别 |
