TC164-JR-075K6L概述
YAGEO PHYCOMP TC164-JR-075K6L 电阻阵列, ARC241 1206 5K6
公司的TC 164系列是厚膜阵列片式器. 这款集成分立式电阻器可以有效地减少PCB占用空间, 同时具有较高的可靠性, 并且适用于拾放应用. 电阻范围: 10 ohm至1Mohm, E96与E24十进制值.
- .
- 4 × 0603标准封装
- .
- 公差: ±1%和±5%
- .
- 工作温度范围-55°C至+155°C
- .
- 额定功率: 62.5mW
- .
- 最大工作电压: 50V
- .
- 温度系数: ±200ppm/°C
- .
- 低装配成本
- .
- 可选跳线
TC164-JR-075K6L中文资料参数规格
技术参数
触点数 8
额定电压DC 50.0 V
额定电压AC 50.0 V
容差 ±5 %
额定功率 0.0625 W
电路数 4
针脚数 8
产品系列 TC
电阻 5.6 kΩ
阻值偏差 ±5 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
引脚数 8
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 0.6 mm
封装公制 3216
封装 1206
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±200 ppm/℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 5000
制造应用 便携式器材, DDRAM，SDRAM, 工业, Consumer Electronics, Industrial, 电源管理, Portable Devices, Power Management, 消费电子产品
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20

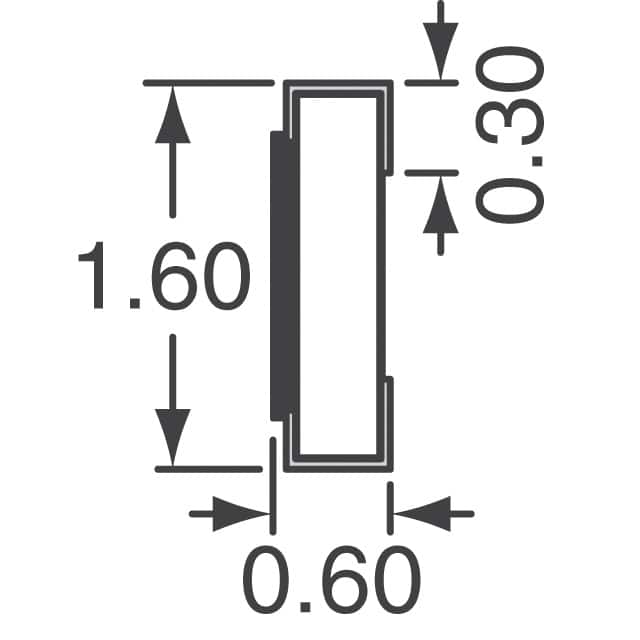

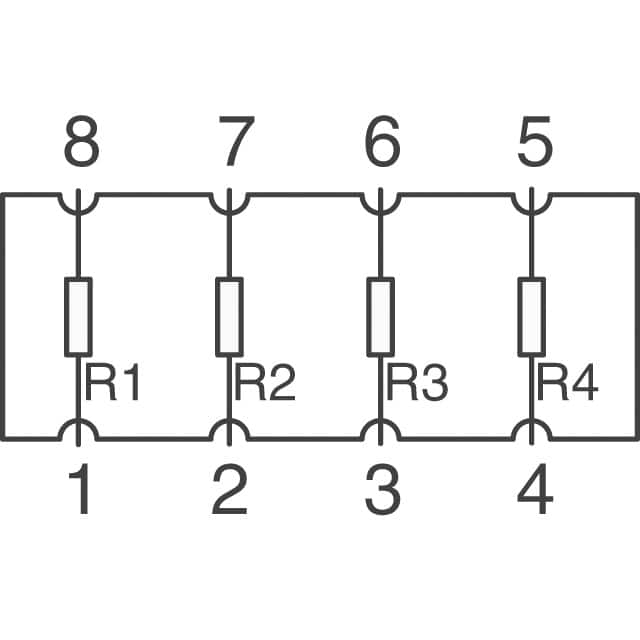

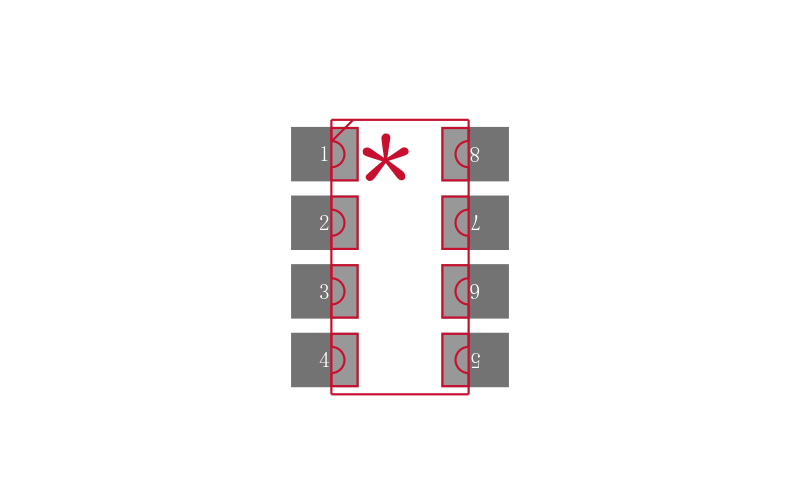

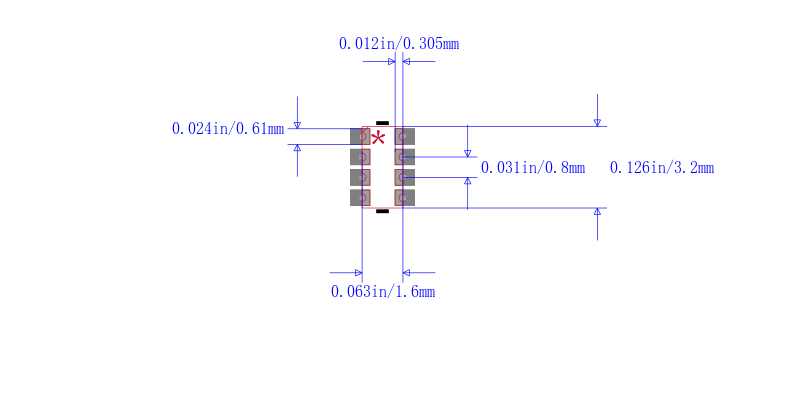

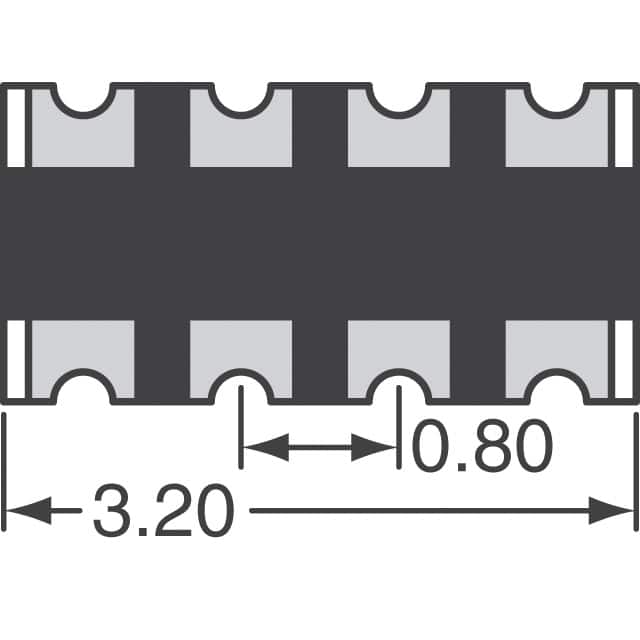

TC164-JR-075K6L引脚图与封装图
