TPS2034D参数规格_中文资料_数据手册PDF

TPS2034D概述

TEXAS INSTRUMENTS TPS2034D. 电源分配开关, 高压侧, 高电平有效, 1路输出, 5.5V, 3A, SOIC-8

固定限制电流开关，Texas Instruments

欧时:
Texas Instruments TPS2034D 四配电开关, 高侧, 33mΩ接通电阻, 2.7 V min., 8引脚 SOIC封装

立创商城:
TPS2034D

德州仪器TI:
2A loading, 2.7-5.5V, 33mΩ USB power switch, active-high

得捷:
IC PWR SWITCH N-CHAN 1:1 8SOIC

e络盟:
电源分配开关, 高压侧, 高电平有效, 1路输出, 5.5V, 3A, SOIC-8

艾睿:
USB Power SW Hi Side/DIST Single 5.5V 3A 8-Pin SOIC Tube

安富利:
USB Power SW Hi Side/DIST Single 5.5V 3A 8-Pin SOIC Tube

Verical:
USB Power SW Hi Side/DIST Single 5.5V 3A 8-Pin SOIC Tube

Newark:
# TEXAS INSTRUMENTS TPS2034D Power Distribution Switch, High Side, Active High, 1 Output, 5.5V, 3A, SOIC-8

DeviceMart:
IC 3.0A POWER DIST SWITCH 8-SOIC

TPS2034D中文资料参数规格

技术参数

电源电压DC 5.50V max

输出接口数 1

输入电压DC 5.50 V

输出电压 ≤5.80 V

输出电流 2 A

针脚数 8

耗散功率 725 mW

上升时间 8600 µs

输入电压Max 5.5 V

输入电压Min 2.7 V

输出电压Max 5.8 V

输出电流Max 2 A

下降时间 3400 µs

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 725 mW

电源电压Max 5.5 V

电源电压Min 2.7 V

输入电压 5.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

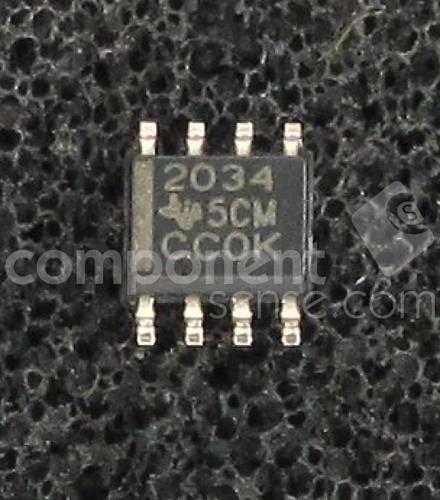

TPS2034D引脚图与封装图

在线购买TPS2034D

型号： TPS2034D

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS TPS2034D. 电源分配开关, 高压侧, 高电平有效, 1路输出, 5.5V, 3A, SOIC-8

立即咨询

替代型号TPS2034D

型号/品牌	代替类型	替代型号对比
TPS2034D TI 德州仪器	当前型号	当前型号
TPS2034DR 德州仪器	类似代替	TPS2034D和TPS2034DR的区别
TPS2034DRG4 德州仪器	类似代替	TPS2034D和TPS2034DRG4的区别
TPS2034DG4 德州仪器	类似代替	TPS2034D和TPS2034DG4的区别
