TPS2060CDGN参数规格_中文资料_数据手册PDF

TPS2060CDGN概述

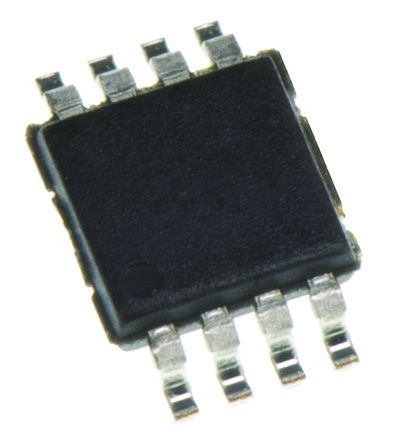

TEXAS INSTRUMENTS TPS2060CDGN 电源分配开关, 限流, 高压侧, 低电平有效, 2路输出, 5V, 2.29A, MSOP-8

固定限制电流开关，Texas Instruments

立创商城:
TPS2060CDGN

德州仪器TI:
2-ch, 1.5A loading, 4.5-5.5V, 70mΩ USB power switch, active-low, output discharge, reverse blocking

得捷:
IC PWR SWITCH N-CHAN 1:2 8MSOP

欧时:
Texas Instruments TPS2060CDGN 双 USB 电源开关, 高侧, 112mΩ接通电阻, 4.5 V min., 8引脚 MSOP封装

贸泽:
Power Switch ICs - Power Distribution Dual-Channel,Current Ltd,Pwr-Dist Switch

e络盟:
TEXAS INSTRUMENTS TPS2060CDGN 电源分配开关, 限流, 高压侧, 低电平有效, 2路输出, 5V, 2.29A, MSOP-8

艾睿:
USB Power SW DIST Dual 5.5V 2.29A 8-Pin HVSSOP EP Tube

安富利:
USB Power SW DIST Dual 5.5V 2.29A 8-Pin HVSSOP EP Tube

Chip1Stop:
USB Power SW DIST Dual 5.5V 2.29A 8-Pin HVSSOP EP Tube

Verical:
USB Power SW DIST Dual 5.5V 2.29A 8-Pin HVSSOP EP Tube

DeviceMart:
IC CURR-LIMIT PWR-DIST SW 8MSOP

TPS2060CDGN中文资料参数规格

技术参数

输出接口数 2

输入电压DC 5.00 V

输出电流 1.5 A

针脚数 8

上升时间 820 µs

输入电压Max 5.5 V

输入电压Min 4.5 V

输出电流Max 1.5 A

输出电流Min 1.5 A

下降时间 470 µs

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 4.5 V

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 PowerPad-MSOP-8

外形尺寸

长度 3.1 mm

宽度 3.1 mm

高度 0.95 mm

封装 PowerPad-MSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

TPS2060CDGN引脚图与封装图

在线购买TPS2060CDGN

型号： TPS2060CDGN

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS TPS2060CDGN 电源分配开关, 限流, 高压侧, 低电平有效, 2路输出, 5V, 2.29A, MSOP-8

立即咨询

替代型号TPS2060CDGN

型号/品牌	代替类型	替代型号对比
TPS2060CDGN TI 德州仪器	当前型号	当前型号
TPS2060CDGNR 德州仪器	完全替代	TPS2060CDGN和TPS2060CDGNR的区别
TPS2060DGNR 德州仪器	类似代替	TPS2060CDGN和TPS2060DGNR的区别
TPS2060DGN 德州仪器	类似代替	TPS2060CDGN和TPS2060DGN的区别
