TLP785GB-TP6,FC参数规格_中文资料_数据手册PDF

TLP785GB-TP6,FC概述

光耦合器/光电耦合器

立创商城:
TLP785GB-TP6,FC

艾睿:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP T/R

安富利:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin DIP T/R

Chip1Stop:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP T/R

Verical:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP T/R

TLP785GB-TP6,FC中文资料参数规格

技术参数

通道数 1

正向电压 1.3 V

耗散功率 0.24 W

上升时间 2 µs

隔离电压 5000 Vrms

正向电流 60 mA

输入电流Min 60 mA

击穿电压 5 V

正向电压Max 1.3 V

正向电流Max 60 mA

下降时间 3 µs

工作温度Max 85 ℃

工作温度Min -25 ℃

耗散功率Max 240 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 DIP-4

外形尺寸

封装 DIP-4

物理参数

工作温度 -25℃ ~ 85℃

其他

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

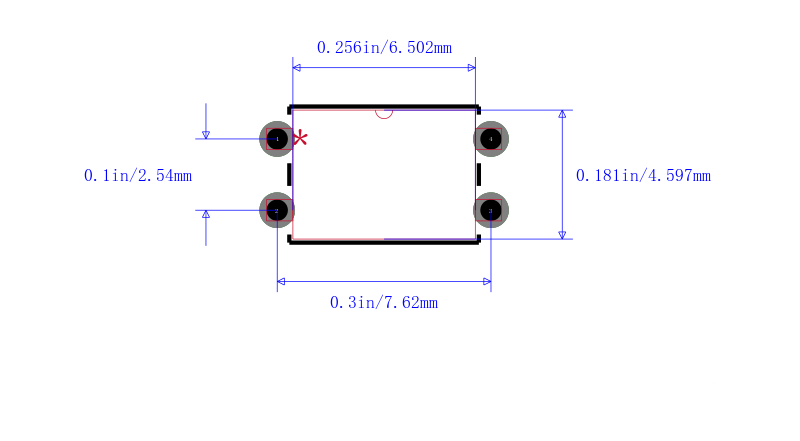

TLP785GB-TP6,FC引脚图与封装图

在线购买TLP785GB-TP6,FC

型号： TLP785GB-TP6,FC

制造商： Toshiba 东芝

描述：光耦合器/光电耦合器
