PNP 复合晶体管,On Semiconductor这些 ON Semiconductor 复合晶体管是包含两个双极性晶体管(集成或分离设备)的复合结构。 这些设备连接,因此第二个晶体管进一步放大由第一个晶体管放大的电流。 ### 标准Manufacturer Part Nos with S or NSV prefix are automotive qualified to AEC-Q101 standard. ### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声,双匹配和复杂的双极晶体管
PNP 复合,On Semiconductor
### 标准
带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。
### ,On Semiconductor
的各种双极晶体管,包括以下类别:
小信号晶体管
功率晶体管
双晶体管
复合晶体管对
高电压晶体管
射频晶体管
双极/FET 晶体管
额定电压DC -100 V
额定电流 -5.00 A
输出电压 100 V
输出电流 5 A
极性 PNP, P-Channel
耗散功率 65 W
击穿电压集电极-发射极 100 V
热阻 62.5℃/W RθJA
集电极最大允许电流 5A
最小电流放大倍数hFE 1000 @3A, 3V
额定功率Max 2 W
直流电流增益hFE 1000
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 2000 mW
输入电压 2.5 V
安装方式 Through Hole
引脚数 3

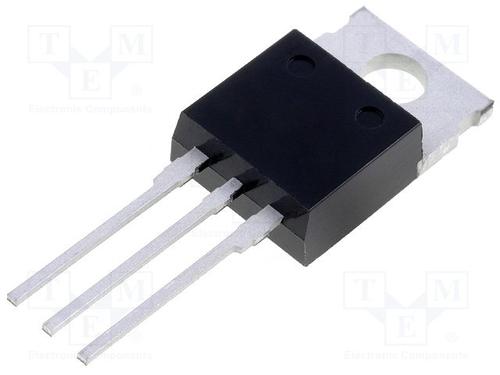

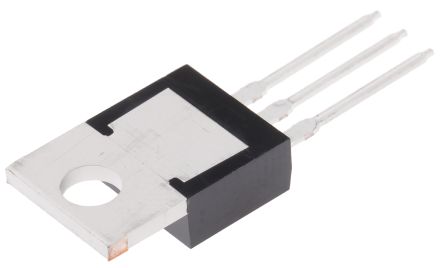

封装 TO-220-3
长度 10.28 mm
宽度 4.82 mm
高度 9.28 mm
封装 TO-220-3
工作温度 -65℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|

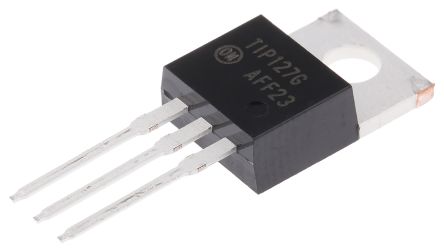

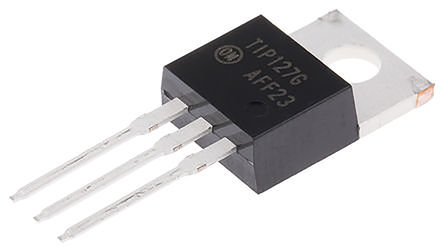

TIP127G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
TIP107G 安森美 | 完全替代 | TIP127G和TIP107G的区别 |
TIP117G 安森美 | 完全替代 | TIP127G和TIP117G的区别 |
TIP126TU 安森美 | 类似代替 | TIP127G和TIP126TU的区别 |
