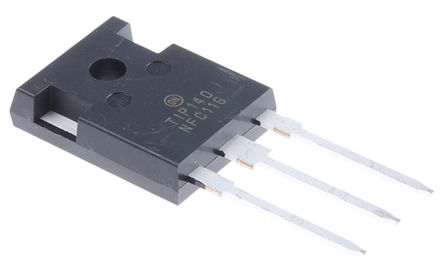

ON SEMICONDUCTOR TIP140G 单晶体管 双极, NPN, 60 V, 125 W, 10 A, 500 hFE 新
NPN 复合，On Semiconductor
### 标准
带 S 或 NSV 前缀的制造商部件号具有汽车资格，符合 AEC-Q101 标准。
### ，On Semiconductor
的各种双极晶体管，包括以下类别：
小信号晶体管
功率晶体管
双晶体管
复合晶体管对
高电压晶体管
射频晶体管
双极/FET 晶体管
额定电压DC 60.0 V
额定电流 10.0 A
输出电压 60 V
输出电流 10 A
针脚数 3
输入电流 0.5 A
极性 NPN
耗散功率 125 W
击穿电压集电极-发射极 60 V
热阻 35.7℃/W RθJA
集电极最大允许电流 10A
最小电流放大倍数hFE 1000 @5A, 4V
额定功率Max 125 W
直流电流增益hFE 500
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 125 W
输入电压 5 V
安装方式 Through Hole
引脚数 3
封装 TO-247-3
长度 21.08 mm
宽度 16.26 mm
高度 5.3 mm
封装 TO-247-3
工作温度 -65℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, 电源管理, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TIP140G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
TIP140 安森美 | 类似代替 | TIP140G和TIP140的区别 |
