TLP785GB,FC概述

Toshiba### 光耦合器,Toshiba

光电耦合器,晶体管输出,TLP781/TPL785 系列

的 TLP781 和 TLP785 系列单个光电耦合器,带晶体管输出。

### 光耦合器,Toshiba


欧时:
Toshiba东芝 光耦 TLP785GB,FC, , 直流输入, 晶体管输出, 4引脚 DIP 封装


立创商城:
TLP785GB,FC


艾睿:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP


Chip1Stop:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin DIP


Verical:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP


力源芯城:
单,80V晶体管输出光电耦合器


TLP785GB,FC中文资料参数规格
技术参数

通道数 1

针脚数 4

正向电压 1.3 V

耗散功率 0.24 W

上升时间 2 µs

隔离电压 5000 Vrms

正向电流 60 mA

输入电流Min 25 mA

击穿电压 5 V

正向电压Max 1.3 V

正向电流Max 60 mA

下降时间 3 µs

工作温度Max 85 ℃

工作温度Min -25 ℃

耗散功率Max 240 mW

封装参数

安装方式 Through Hole

引脚数 4

封装 DIP-4

外形尺寸

封装 DIP-4

其他

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

海关信息

ECCN代码 EAR99

数据手册

TLP785GB,FC引脚图与封装图

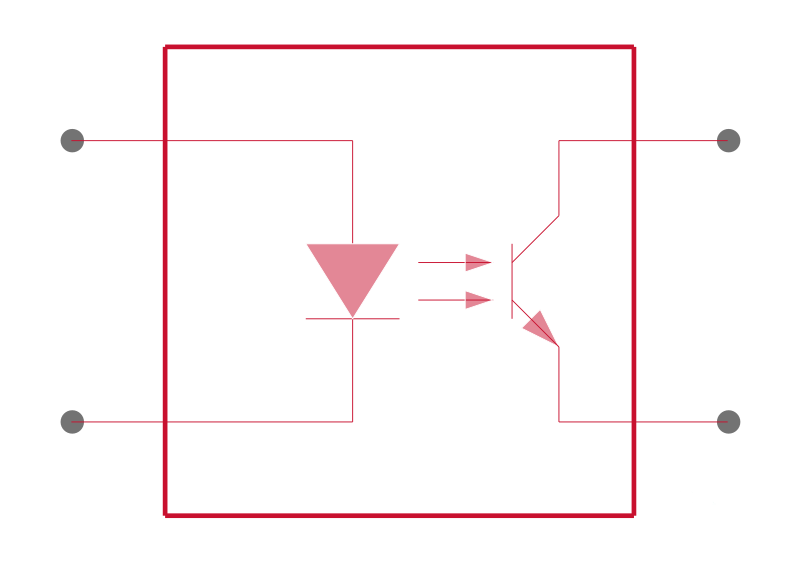

TLP785GB,FC引脚图
TLP785GB,FC封装图
TLP785GB,FC封装焊盘图
