TSW-102-08-T-S-RA概述

板至板连接, 2.54 mm, 2 触点, 针座, TSW Series, 通孔安装, 1 排

公司的 TSW 系列是一款标准端子条针座。该产品是一款无护罩通孔针座, 0.025英寸 0.635mm方柱, 可连接Samtec SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS, SMSD, SMSS系列。TSW系列连接器可选择多种标准引脚数量, 端子长度, 适用于需要高信号完整性和高可靠性应用。

.
可选择1排/2排/3排 -S/-D/-T/-Q选项
.
2.54mm间距 每排2至25个触芯, 直角
.
High operating temperature range of -55°C to 105°C for matte tin plated contacts
.
磷青铜端子材料
.
黑色玻璃填充聚酯绝缘材料
.
Complies with UL E111594 and CSA 090871_0_000 standards
.
Locking lead and locking clip feature is optional
TSW-102-08-T-S-RA中文资料参数规格
技术参数

触点数 2

极性 Male

触点电镀 Tin

排数 1

针脚数 2

额定电流Max 6.3A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 450 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 5.08 mm

宽度 2.54 mm

高度 3.09 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

TSW-102-08-T-S-RA引脚图与封装图

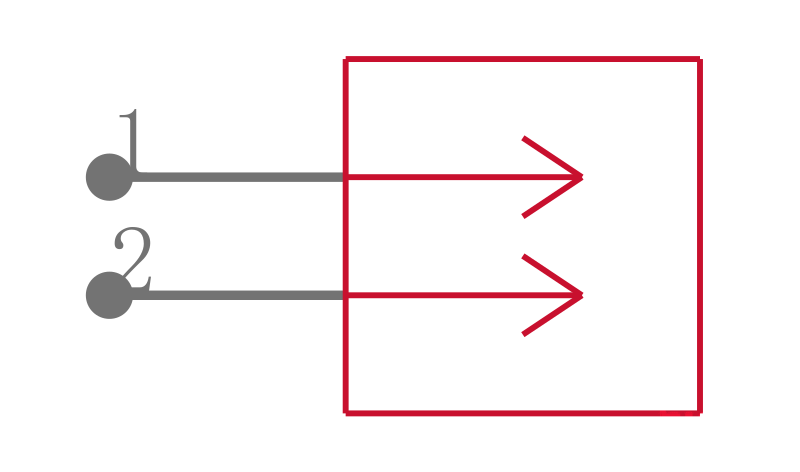

TSW-102-08-T-S-RA引脚图

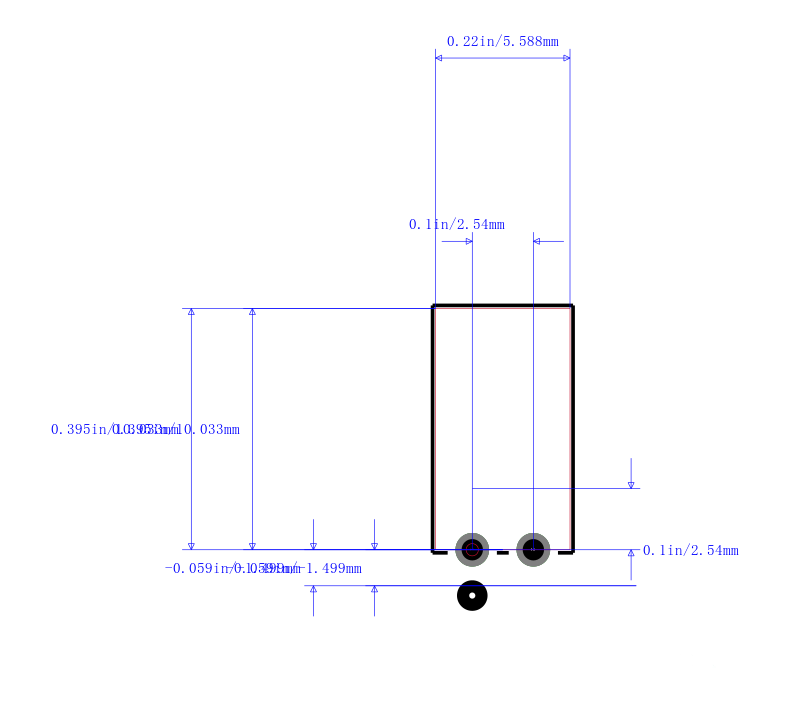

TSW-102-08-T-S-RA封装图

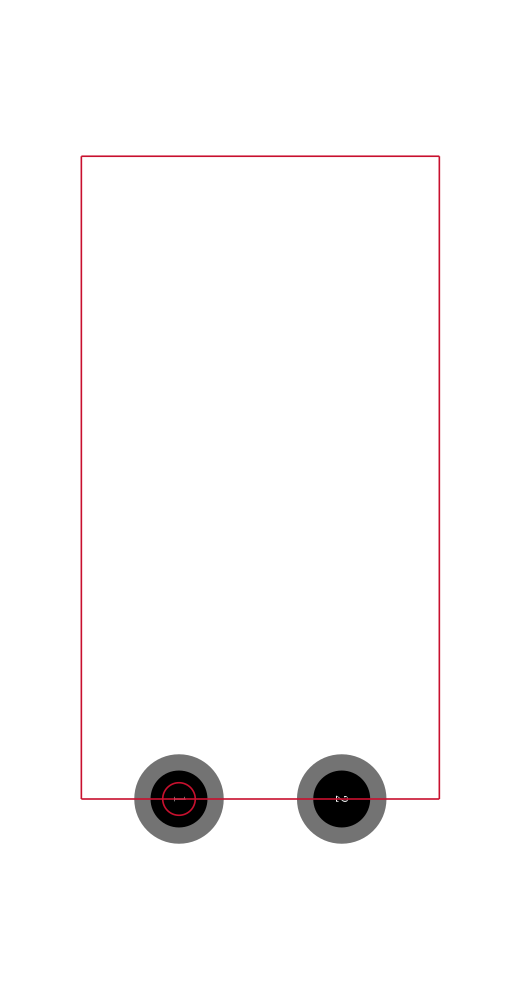

TSW-102-08-T-S-RA封装焊盘图
