TPS62730 评估模块TPS62730EVM-726 评估模块 EVM 可帮助设计师评估 TPS62730 降压转换器的运行及性能等情况。 通过 ON/BYP 引脚接地或自动地随输入电压降至输出调节电压，可将该转换器切换到旁路模式。 该设备属高频同步降压直流-直流转换器，经优化适用于超低功率无线应用。 该设备经优化可为 TI 低功率无线射频收发器（低于 1-GHz 和 2.4-GHz）供电。 凭借高效的降压转换，TPS62730 在 TX 和 RX 模式下可减少对电池的电流消耗。对于大多数的锂离子主电池化学类型，该设备均支持，输入范围为 1.9V 至 3.9V 直流。 TPS62730 采用了超低功率旁路模式，典型的电流消耗为 30nA，支持新式射频收发器的低功率模式。 在该旁路模式下，输入经由内部 2-Ω 的旁路 FET 连接到 VOUT 引脚上。 设备在输入（电池）电压降至旁路临界阈值时将自动进入旁路模式。输入电压范围 VIN：1.9V 至 3.9V 典型值 30nA 超低功率旁路模式 典型值 25μA 直流/直流静态电流 VIN 和 VOUT 之间 2.5Ω（典型值）旁通开关 高达 3MHz 的开关频率 漏极开路状态输出 STAT 输出峰值电流高达 100mA 固定输出电压选项：2.1V、2.05V 和 1.9V 小型外部输出滤波器元件：2.2μH/ 2.2μFv 针对低输出脉动电压进行了优化 小尺寸 1 ´ 1.5 ´ 0.6mm3 SON 封装 ### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。

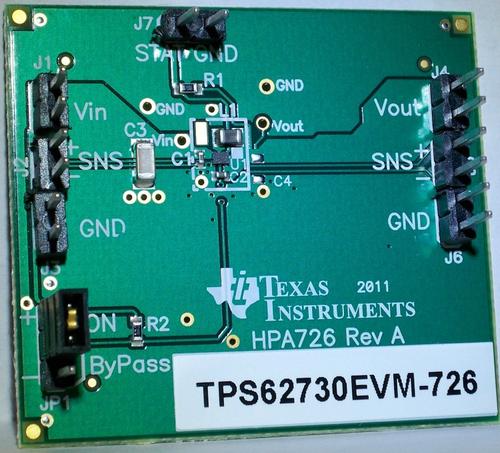

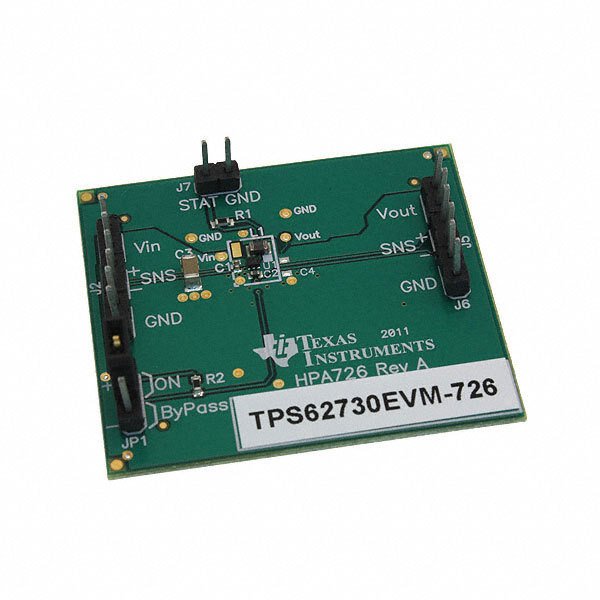

TPS62730 评估模块
评估模块 EVM 可帮助设计师评估 TPS62730 降压转换器的运行及性能等情况。 通过 ON/BYP 引脚接地或自动地随输入电压降至输出调节电压，可将该转换器切换到旁路模式。 该设备属高频同步降压直流-直流转换器，经优化适用于超低功率无线应用。 该设备经优化可为 低功率无线射频收发器（低于 1-GHz 和 2.4-GHz）供电。 凭借高效的降压转换，TPS62730 在 TX 和 RX 模式下可减少对电池的电流消耗。对于大多数的锂离子主电池化学类型，该设备均支持，输入范围为 1.9V 至 3.9V 直流。 TPS62730 采用了超低功率旁路模式，典型的电流消耗为 30nA，支持新式射频收发器的低功率模式。 在该旁路模式下，输入经由内部 2-Ω 的旁路 FET 连接到 VOUT 引脚上。 设备在输入（电池）电压降至旁路临界阈值时将自动进入旁路模式。
输入电压范围 VIN：1.9V 至 3.9V
典型值 30nA 超低功率旁路模式
典型值 25μA 直流/直流静态电流
VIN 和 VOUT 之间 2.5Ω（典型值）旁通开关
高达 3MHz 的开关频率
漏极开路状态输出 STAT
输出峰值电流高达 100mA
固定输出电压选项：2.1V、2.05V 和 1.9V
小型外部输出滤波器元件：2.2μH/ 2.2μFv
针对低输出脉动电压进行了优化
小尺寸 1 ´ 1.5 ´ 0.6mm3 SON 封装
