TLC2254CDR

TLC2254CDR图片1
TLC2254CDR图片2
TLC2254CDR图片3
TLC2254CDR图片4
TLC2254CDR图片5
TLC2254CDR图片6
TLC2254CDR图片7
TLC2254CDR图片8
TLC2254CDR图片9
TLC2254CDR图片10
TLC2254CDR图片11
TLC2254CDR概述

高级LinCMOS轨到轨极低功耗运算放大器 Advanced LinCMOS RAIL-TO-RAIL VERY LOW-POWER OPERATIONAL AMPLIFIERS

通用 放大器 电路 满摆幅 14-SOIC


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


立创商城:
TLC2254CDR


德州仪器TI:
Quad Rail-To-Rail uPower Operational Amplifier


艾睿:
Op Amp Quad Low Power Amplifier R-R O/P ±8V/16V 14-Pin SOIC T/R


安富利:
OP Amp Quad GP R-R O/P ±8V/16V 14-Pin SOIC T/R


Chip1Stop:
Low PowerQuad Rail-To-Rail uPower Operational Amplifier OP Amp Quad GP R-R O/P 8V/16V 14-Pin SOIC T/R


Verical:
Op Amp Quad Low Power Amplifier R-R O/P ±8V/16V 14-Pin SOIC T/R


力源芯城:
四路,满电源幅度,微功耗运放


DeviceMart:
IC OPAMP GP R-R 210KHZ 14SOIC


Win Source:
IC OPAMP GP 210KHZ RRO 14SOIC


TLC2254CDR中文资料参数规格
技术参数

输出电流 ≤50 mA

供电电流 160 µA

电路数 4

通道数 4

耗散功率 0.95 W

共模抑制比 70 dB

输入补偿漂移 500 nV/K

带宽 200 kHz

转换速率 120 mV/μs

增益频宽积 210 kHz

输入补偿电压 200 µV

输入偏置电流 1 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 0.2 MHz

耗散功率Max 950 mW

共模抑制比Min 70 dB

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TLC2254CDR引脚图与封装图

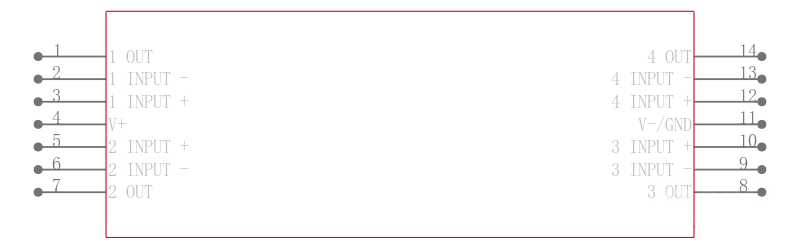

TLC2254CDR引脚图
TLC2254CDR封装图
TLC2254CDR封装焊盘图
在线购买TLC2254CDR
型号: TLC2254CDR
制造商: TI 德州仪器
描述:高级LinCMOS轨到轨极低功耗运算放大器 Advanced LinCMOS RAIL-TO-RAIL VERY LOW-POWER OPERATIONAL AMPLIFIERS
替代型号TLC2254CDR
型号/品牌 代替类型 替代型号对比

TLC2254CDR

TI 德州仪器

当前型号

当前型号

TLC2254QDG4

德州仪器

完全替代

TLC2254CDR和TLC2254QDG4的区别

TLC2254AIDR

德州仪器

类似代替

TLC2254CDR和TLC2254AIDR的区别

TLC2254ID

德州仪器

类似代替

TLC2254CDR和TLC2254ID的区别
