TSOP4856概述

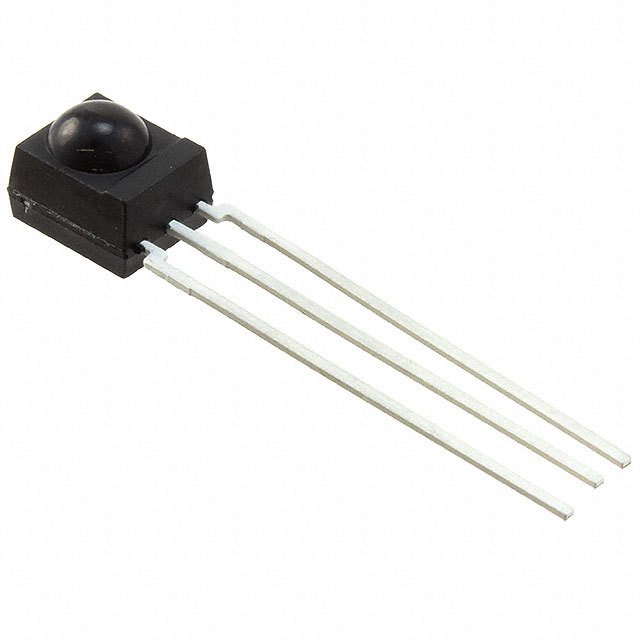

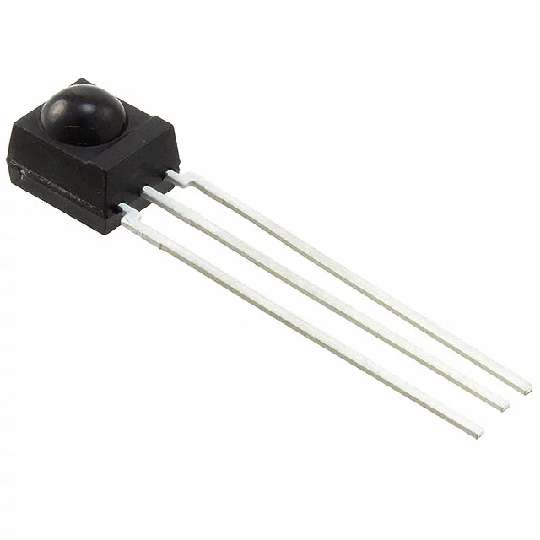

VISHAY TSOP4856 红外接收器模块
The is a 56kHz Miniaturized IR Receiver Module for infrared remote control systems. A PIN diode and a preamplifier are assembled on a lead frame. The demodulated output signal can be directly connected to a microprocessor for decoding. The module is optimized to suppress spurious pulses from energy saving lamps like CFLs.
- .
- Low supply current
- .
- Internal filter for PCM frequency
- .
- Improved shielding against EMI
- .
- Improved immunity against ambient light
- .
- Insensitive to supply voltage ripple and noise
TSOP4856中文资料参数规格
技术参数
频率 56 kHz
电源电压DC 2.70V min
输出电压 100 mV
输出电流 5 mA
供电电流 700 µA
视角 45°
耗散功率 10 mW
工作温度Max 85 ℃
工作温度Min -25 ℃
电源电压 2.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.5 V
封装参数
安装方式 Through Hole
引脚数 3
封装 TSOP-3
外形尺寸
长度 6 mm
宽度 5.6 mm
高度 6.95 mm
封装 TSOP-3
物理参数
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Each
制造应用 传感与仪器, Sensing & Instrumentation
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
TSOP4856引脚图与封装图
