TLE2142ID概述

TEXAS INSTRUMENTS  TLE2142ID  运算放大器, 双路, 5.8 MHz, 2个放大器, 45 V/µs, ± 2V 至 ± 22V, SOIC, 8 引脚

精密,Excalibur TLE 系列


得捷:
IC OPAMP GP 2 CIRCUIT 8SOIC


欧时:
### 精密运算放大器,Excalibur TLE 系列### 运算放大器,Texas Instruments


立创商城:
TLE2142ID


德州仪器TI:
Dual Low-Noise High-Speed Precision Operational Amplifier


艾睿:
Op Amp Dual Wideband Amplifier ±22V/44V 8-Pin SOIC Tube


Jameco:
OP Amp Dual General Purpose ±22 Volt44 Volt 8-Pin SOIC Tube


安富利:
OP Amp Dual GP ±22V/44V 8-Pin SOIC Tube


Chip1Stop:
Wide BandwidthDual Low-Noise High-Speed Precision Operational Amplifier OP Amp Dual GP ±22V/44V 8-Pin SOIC Tube


Verical:
Op Amp Dual Wideband Amplifier ±22V/44V 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  TLE2142ID  Operational Amplifier, Dual, 2 Amplifier, 5.8 MHz, 45 V/µs, ± 2V to ± 22V, SOIC, 8 Pins


DeviceMart:
IC OPAMP GP 5.9MHZ DUAL LN 8SOIC


Win Source:
IC OPAMP GP 5.9MHZ 8SOIC


TLE2142ID中文资料参数规格
技术参数

电源电压DC 22.0 V

输出电流 ≤80 mA

供电电流 6.9 mA

电路数 2

通道数 2

针脚数 8

共模抑制比 85 dB

输入补偿漂移 1.70 µV/K

带宽 5.8 MHz

转换速率 45.0 V/μs

增益频宽积 5.8 MHz

输入补偿电压 290 µV

输入偏置电流 700 nA

工作温度Max 105 ℃

工作温度Min -40 ℃

增益带宽 5.9 MHz

共模抑制比Min 85 dB

电源电压Max 22 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

TLE2142ID引脚图与封装图

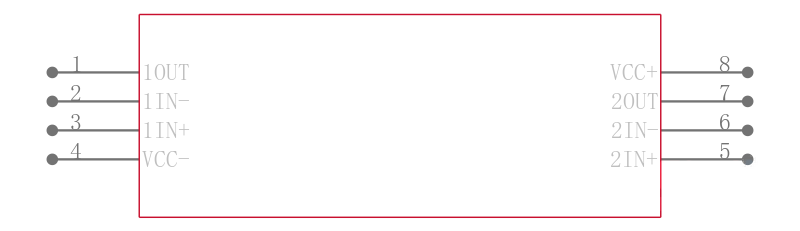

TLE2142ID引脚图
TLE2142ID封装图
TLE2142ID封装焊盘图
在线购买TLE2142ID
型号: TLE2142ID
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  TLE2142ID  运算放大器, 双路, 5.8 MHz, 2个放大器, 45 V/µs, ± 2V 至 ± 22V, SOIC, 8 引脚
