TLV2764IN概述
家庭1.8 V微功耗轨至轨输入/输出运算与关闭放大器DOWN FAMILY OF 1.8 V MICROPOWER RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS WITH SHUT DOWN
通用 放大器 4 电路 满摆幅 14-PDIP
得捷:
IC OPAMP GP 4 CIRCUIT 14DIP
立创商城:
TLV2764IN
德州仪器TI:
Quad, 3.6-V, 500-kHz, RRIO operational amplifier
艾睿:
OP Amp Quad GP R-R I/O ±1.8V/3.6V 14-Pin PDIP Tube
安富利:
OP Amp Quad GP R-R I/O ±1.8V/3.6V 14-Pin PDIP Tube
Verical:
Op Amp Quad Low Power Amplifier R-R I/O ±1.8V/3.6V 14-Pin PDIP Tube
TLV2764IN中文资料参数规格
技术参数
供电电流 20 µA
电路数 4
通道数 4
耗散功率 1.6 W
共模抑制比 63 dB
输入补偿漂移 9.00 µV/K
带宽 500 kHz
转换速率 220 mV/μs
增益频宽积 0.5 MHz
输入补偿电压 3.5 mV
输入偏置电流 3 pA
增益带宽 500 kHz
耗散功率Max 1600 mW
共模抑制比Min 63 dB
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
封装 PDIP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

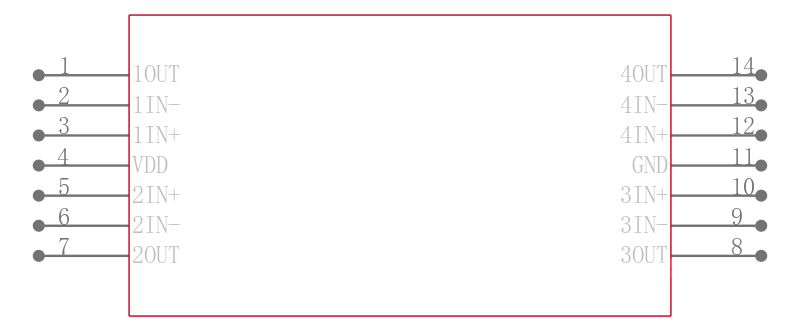

TLV2764IN引脚图与封装图
