Infineon TDA5150HTMA1, 三频 ASK,FSK,GFSK 射频收发器 IC
TDA5150 Sub-1GHz SmartLEWIS™ 射频发射器
**TDA5150** 是低成本多通道 ASK/FSK/GFSK 射频发射器,用于 315/434/868MHz ISM 频段
射频范围:300 至 320MHz、433 至 435MHz、869 至 928MHz、ISM 频段
射频输出功率:高达 +10dBm
调制:FSKCPFSK、GFSK 或 ASKOOK
多通道和通道跳频 FHSS 功能
可选曼彻斯特、双相位和米勒编码
片上 PRBS9 扰频器
OTA 数据速率:高达 100kbps
通过故障安全机制连续检查芯片状态
主机通信:串行 SPI
睡眠和待机省电模式
电池监测
灯光暗淡探测器
电源:+1.9 至 +3.6V 直流
工作温度范围:-40 至 +85°C
应用:无线远程控制、警报系统、无钥匙进入系统、用于物联网 IoT 的本地通信
**RS 产品代码**
752-8527 TDA5150
919-8850 TDA5150(每包 5000 个)
频率 300MHz ~ 320MHz,425MHz ~ 450MHz,863MHz ~ 928MHz
输出功率 10 dBm
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.9V ~ 3.6V
安装方式 Surface Mount
引脚数 10

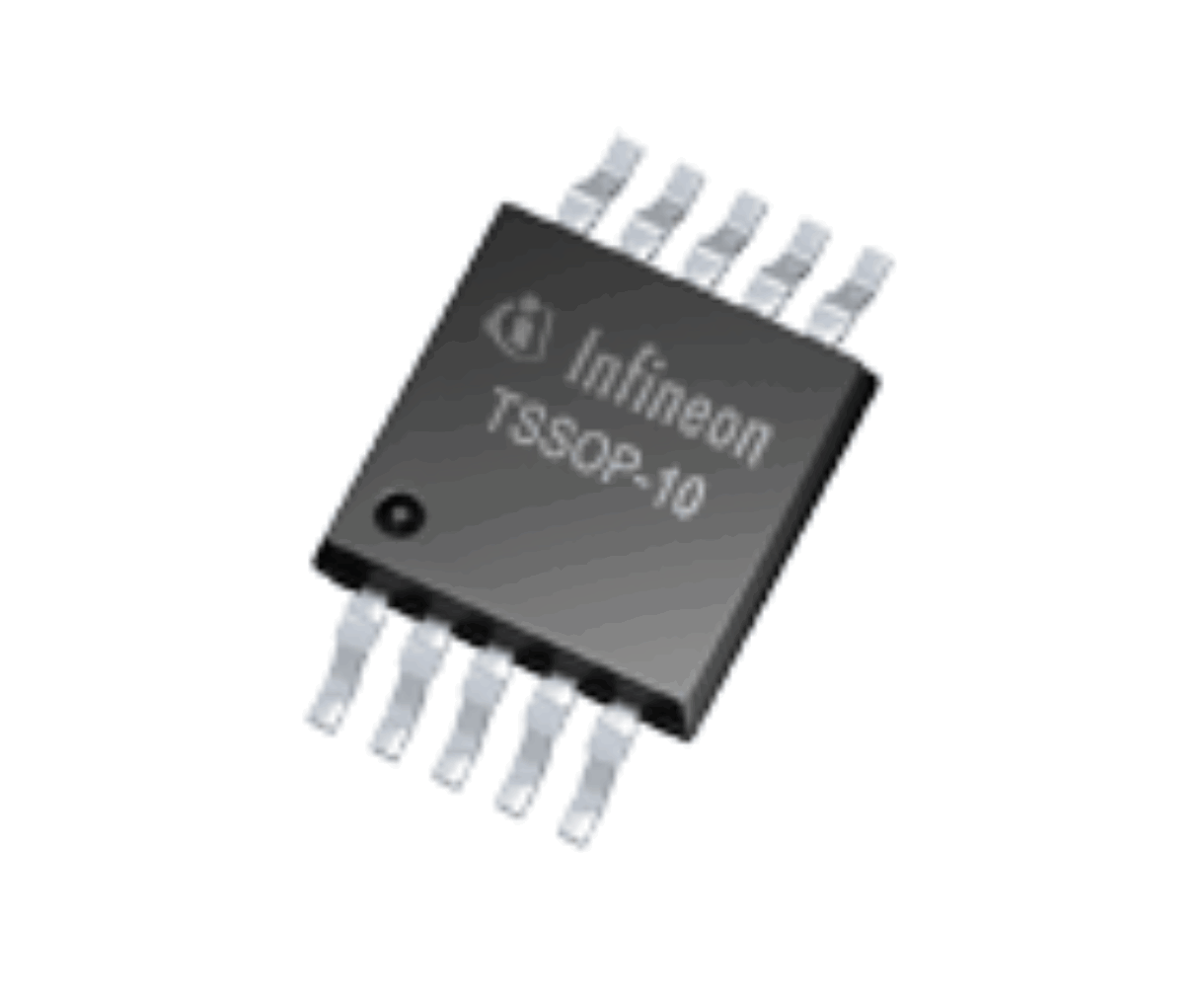

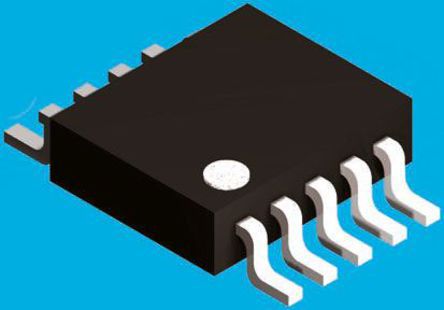

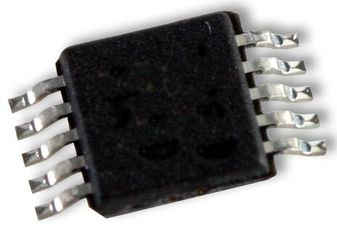

封装 TSSOP-10
长度 3 mm
宽度 3 mm
高度 0.85 mm
封装 TSSOP-10
工作温度 -40℃ ~ 85℃
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
制造应用 Wireless alarm systems, Remote metering, Short range wireless data transmission, Garage door openers, Remote keyless entry transmitters, Remote control units, RKE,安全系统
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
