TC164-JR-07150RL概述

YAGEO PHYCOMP TC164-JR-07150RL 电阻阵列, ARC241 1206 150R

公司的TC 164系列是厚膜阵列片式器. 这款集成分立式电阻器可以有效地减少PCB占用空间, 同时具有较高的可靠性, 并且适用于拾放应用. 电阻范围: 10 ohm至1Mohm, E96与E24十进制值.

.: 4 × 0603标准封装

.: 公差: ±1%和±5%

.: 工作温度范围-55°C至+155°C

.: 额定功率: 62.5mW

.: 最大工作电压: 50V

.: 温度系数: ±200ppm/°C

.: 低装配成本

.: 可选跳线

TC164-JR-07150RL中文资料参数规格

技术参数

触点数 8

额定电压DC 50.0 V

额定电压AC 50.0 V

容差 ±5 %

额定功率 0.063 W

电路数 4

针脚数 8

耗散功率 0.063 W

产品系列 TC

电阻 150 Ω

阻值偏差 ±5 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 8

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.6 mm

高度 0.6 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 5000

制造应用工业, Industrial, 电源管理, 便携式器材, Consumer Electronics, Power Management, 消费电子产品, Portable Devices, DDRAM，SDRAM

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

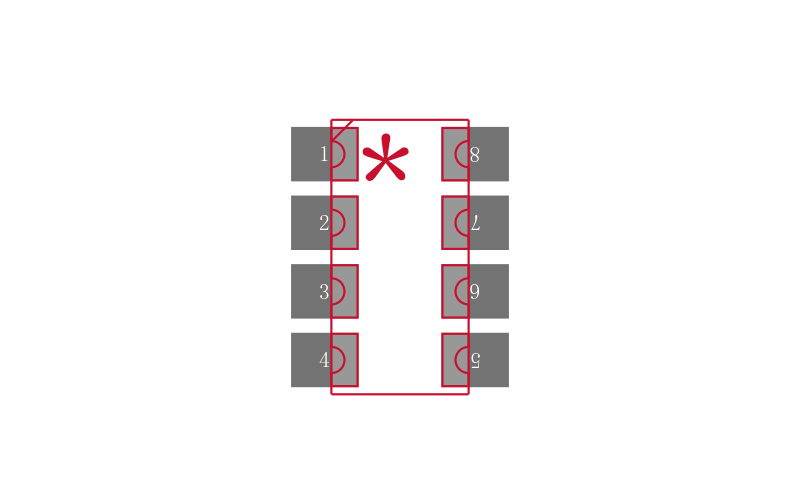

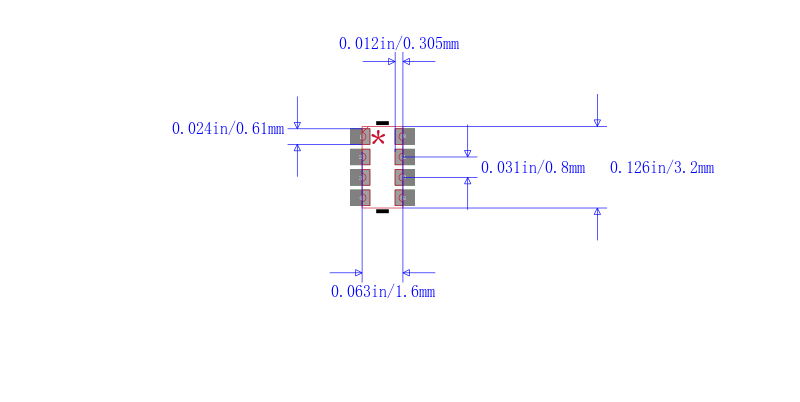

TC164-JR-07150RL引脚图与封装图
