TC164-JR-076K8L概述

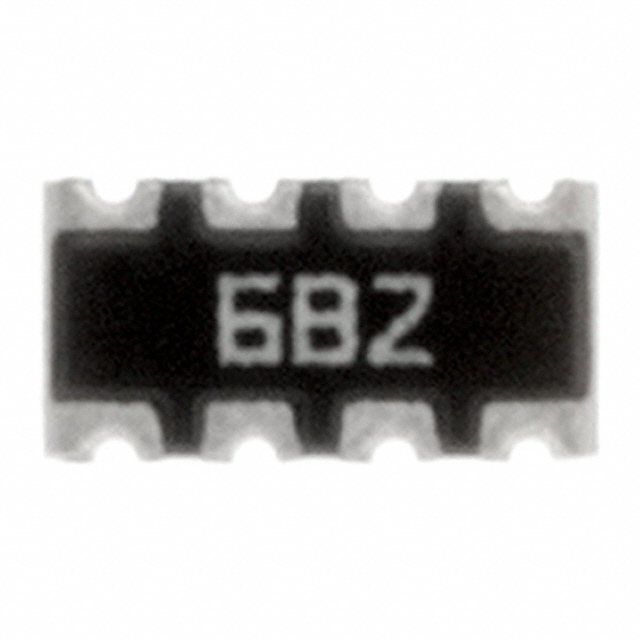

YAGEO PHYCOMP  TC164-JR-076K8L  电阻阵列, ARC241 1206 6K8

公司的TC 164系列是厚膜阵列片式器. 这款集成分立式电阻器可以有效地减少PCB占用空间, 同时具有较高的可靠性, 并且适用于拾放应用. 电阻范围: 10 ohm至1Mohm, E96与E24十进制值.

.
4 × 0603标准封装
.
公差: ±1%和±5%
.
工作温度范围-55°C至+155°C
.
额定功率: 62.5mW
.
最大工作电压: 50V
.
温度系数: ±200ppm/°C
.
低装配成本
.
可选跳线
TC164-JR-076K8L中文资料参数规格
技术参数

触点数 8

额定电压DC 50.0 V

额定电压AC 50.0 V

容差 ±5 %

额定功率 0.063 W

电路数 4

针脚数 8

耗散功率 0.063 W

产品系列 TC

电阻 6.8 kΩ

阻值偏差 ±5 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 8

封装公制 3216

封装 1206

外形尺寸

长度 3.20 mm

宽度 1.60 mm

高度 0.6 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 5000

制造应用 DDRAM,SDRAM, 消费电子产品, 工业, Industrial, Power Management, Portable Devices, Consumer Electronics, 便携式器材, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

TC164-JR-076K8L引脚图与封装图

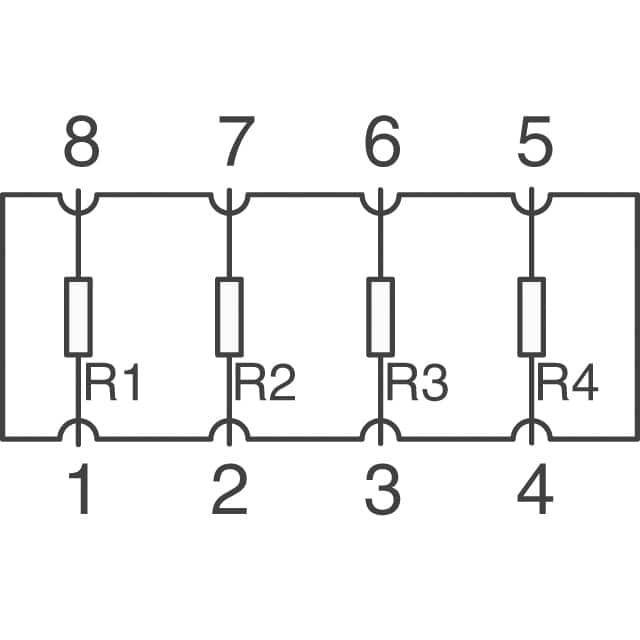

TC164-JR-076K8L引脚图

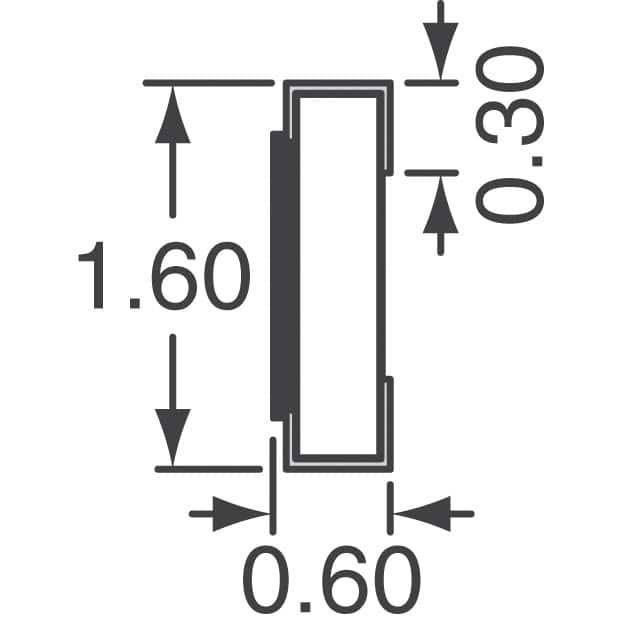

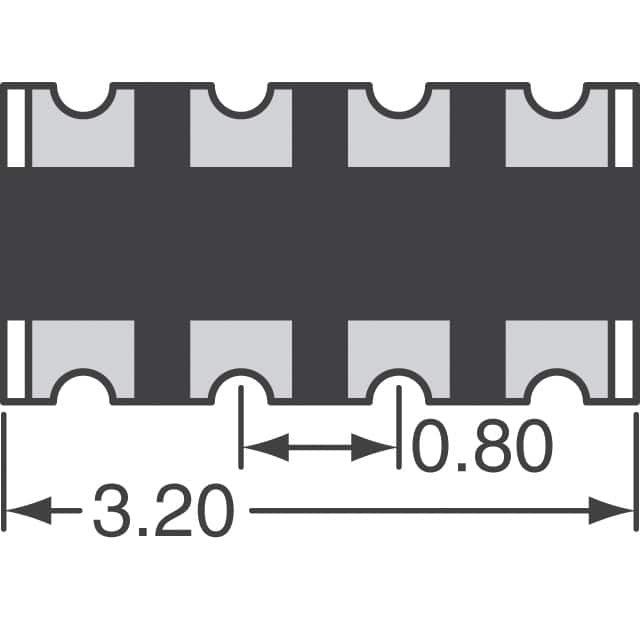

TC164-JR-076K8L封装图

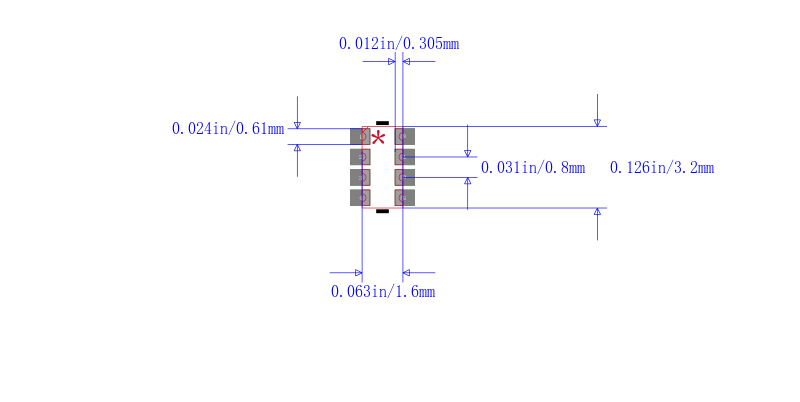

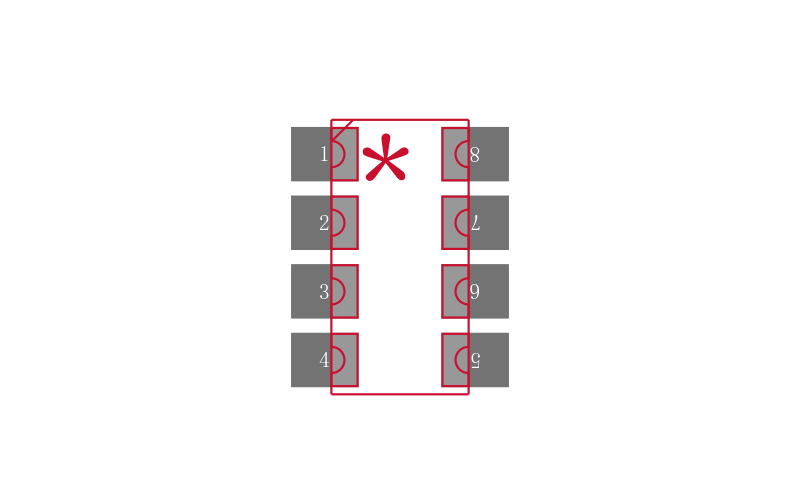

TC164-JR-076K8L封装焊盘图
