TS272CD概述

STMicroelectronics

TS272,TS274,微型电源,各种输入偏置电压运算放大器

TS272(双路)和 TS274(四路)CMOS 运算放大器提供极佳的速度消耗比率。

输出电压可摆幅至接地

增益带宽产品:3.5 MHz

极佳的电容性负载相位裕度


得捷:
IC CMOS 2 CIRCUIT 8SOIC


欧时:
STMicroelectronics 运算放大器 TS272CD 双, 3.5MHz增益带宽积, 5 V,9 V,12 V,15 V单电源电压, 8引脚


艾睿:
OP Amp Dual GP 16V 8-Pin SO N Tube


安富利:
The TS272 devices are low cost, dual operational amplifiers designed to operate with single or dual supplies. These operational amplifiers use the ST silicon gate CMOS process allowing an excellent consumption-speed ratio. These series are ideally suited for low consumption applications.Three power consumptions are available allowing to have always the best consumption-speed ratio:Icc= 10µA/amp.: TS27L2 very low power Icc= 150µA/amp.: TS27M2 low power Icc= 1mA/amp.: TS272 standard These CMOS amplifiers offer very high input impedance and extremely low input currents. The major advantage versus JFET devices is the very low input currents drift with temperature.


Verical:
Op Amp Dual GP 16V 8-Pin SO N Tube


Win Source:
IC OPAMP GP 3.5MHZ 8SO


TS272CD中文资料参数规格
技术参数

电源电压DC 16.0V max

输出电流 45mA @10V

供电电流 1 mA

电路数 2

通道数 2

共模抑制比 65 dB

带宽 3.5 MHz

转换速率 5.50 V/μs

增益频宽积 3.5 MHz

输入补偿电压 1.1 mV

输入偏置电流 1 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 3.5 MHz

共模抑制比Min 65 dB

电源电压 3V ~ 16V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.65 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

TS272CD引脚图与封装图

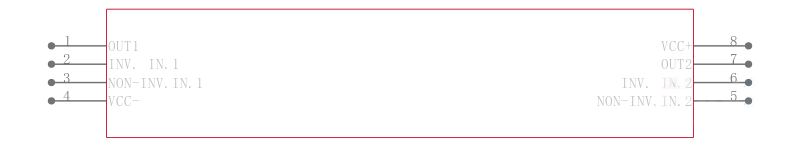

TS272CD引脚图

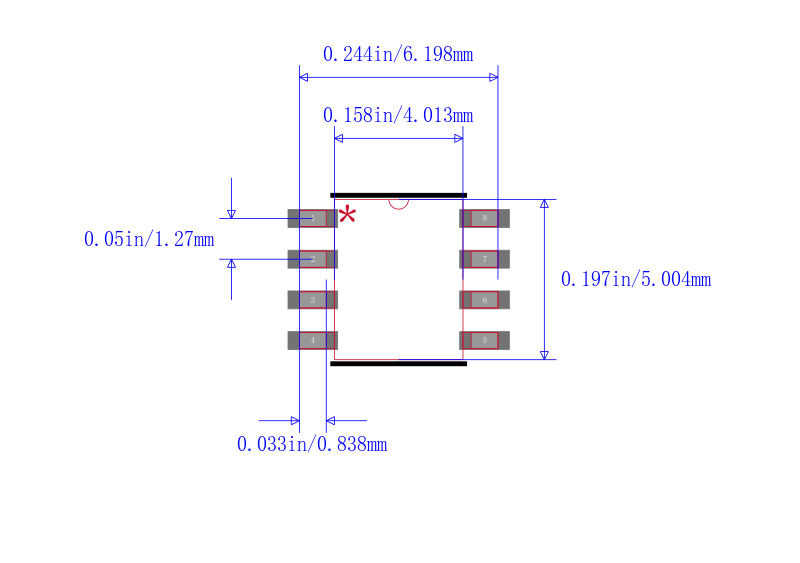

TS272CD封装图

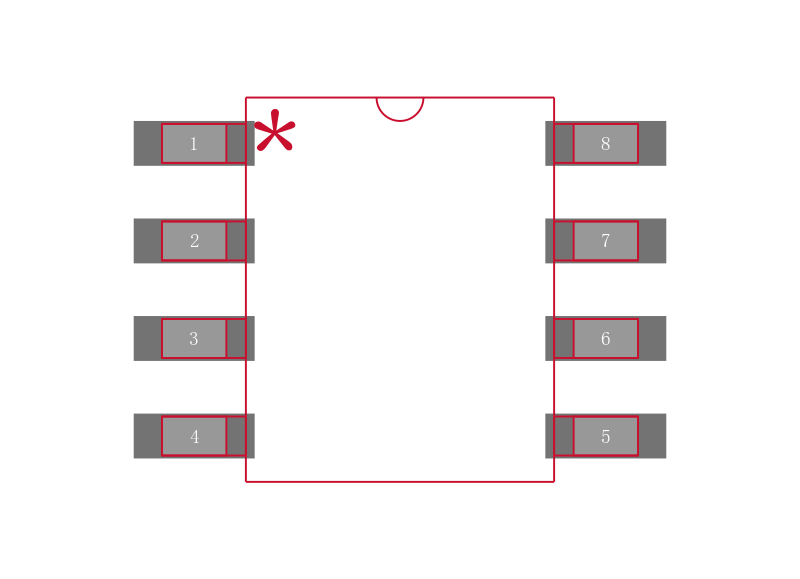

TS272CD封装焊盘图
在线购买TS272CD
型号: TS272CD
描述:STMicroelectronics
替代型号TS272CD
型号/品牌 代替类型 替代型号对比

TS272CD

ST Microelectronics 意法半导体

当前型号

当前型号

TS272CDT

意法半导体

类似代替

TS272CD和TS272CDT的区别

TS272IDT

意法半导体

类似代替

TS272CD和TS272IDT的区别

TS272ID

意法半导体

类似代替

TS272CD和TS272ID的区别
