TS272CN概述

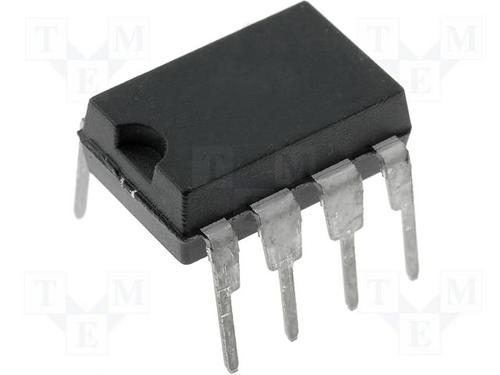

STMICROELECTRONICS  TS272CN  运算放大器, 双路, 3.5 MHz, 2个放大器, 5.5 V/µs, 3V 至 16V, DIP, 8 引脚

DESCRIPTION

The TS272 devices are low cost, dual operational amplifiers designed to operate with single or dual supplies. These operational amplifiers use the ST silicon gate CMOS process allowing an excellent consumption-speed ratio. These series are ideally suited for low consumption applications.

Three power consumptions are available allowing to have always the best consumption-speed ratio:

❑ ICC = 10µA/amp.: TS27L2 very low power

❑ ICC = 150µA/amp.: TS27M2 low power

❑ ICC = 1mA/amp.: TS272 standard

These CMOS amplifiers offer very high input impedance and extremely low input currents. The major advantage versus JFET devices is the very low input currents drift with temperature see figure 2.

■ OUTPUT VOLTAGE CAN SWING TO GROUND

■ EXCELLENT PHASE MARGIN ON CAPACITIVE LOADS

■ GAIN BANDWIDTH PRODUCT: 3.5MHz

■ STABLE AND LOW OFFSET VOLTAGE

■ THREE INPUT OFFSET VOLTAGE SELECTIONS

TS272CN中文资料参数规格
技术参数

电源电压DC 16.0V max

工作电压 3V ~ 16V

供电电流 1 mA

电路数 2

通道数 2

针脚数 8

带宽 3.5 MHz

转换速率 5.50 V/μs

增益频宽积 3.5 MHz

输入补偿电压 1.1 mV

输入偏置电流 1 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 3.5 MHz

共模抑制比Min 65 dB

电源电压 3V ~ 16V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

封装 DIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

TS272CN引脚图与封装图
TS272CN引脚图
TS272CN封装图
TS272CN封装焊盘图
在线购买TS272CN
型号: TS272CN
描述:STMICROELECTRONICS  TS272CN  运算放大器, 双路, 3.5 MHz, 2个放大器, 5.5 V/µs, 3V 至 16V, DIP, 8 引脚
替代型号TS272CN
型号/品牌 代替类型 替代型号对比

TS272CN

ST Microelectronics 意法半导体

当前型号

当前型号

TS271CN

意法半导体

类似代替

TS272CN和TS271CN的区别

TS27L2IN

意法半导体

类似代替

TS272CN和TS27L2IN的区别

TS27M2IN

意法半导体

类似代替

TS272CN和TS27M2IN的区别
