NPN 晶体管，Fairchild Semiconductor### 双极晶体管，Fairchild Semiconductor双极性结点晶体管 BJT 板系列提供完整的解决方案，用于满足各种电路应用需求。 创新的封装设计用于提供最小尺寸、最高可靠性和最大热性能。
The is a 80V NPN epitaxial Darlington Transistor for medium power linear switching. This product is general usage and suitable for many different applications. It is complementary to TIP125/126/127.
- .
- 80V Collector to base voltage VCBO
- .
- 5V Emitter to base voltage VEBO
- .
- 120mA Base current IB
额定电压DC 80.0 V
额定电流 5.00 A
额定功率 2 W
针脚数 3
极性 NPN
耗散功率 65 W
击穿电压集电极-发射极 80 V
最小电流放大倍数hFE 1000
额定功率Max 2 W
直流电流增益hFE 1000
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 2000 mW
安装方式 Through Hole
引脚数 3

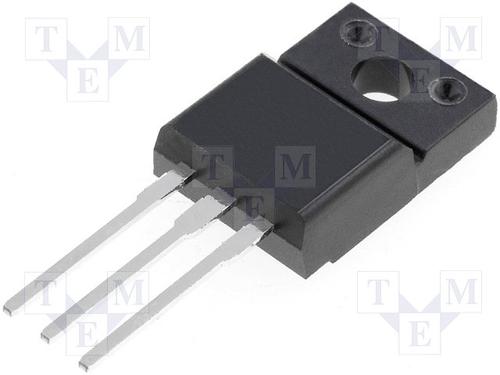

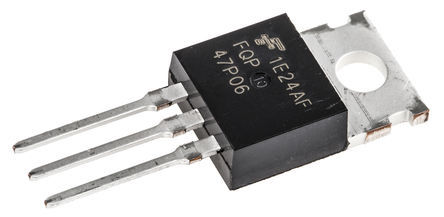

封装 TO-220-3
长度 10.67 mm
宽度 4.7 mm
高度 16.3 mm
封装 TO-220-3
工作温度 150℃ TJ
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TIP121 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
TIP121TU 飞兆/仙童 | 类似代替 | TIP121和TIP121TU的区别 |
TIP121G 安森美 | 功能相似 | TIP121和TIP121G的区别 |
