TLV2454CN参数规格_中文资料_数据手册PDF

TLV2454CN概述

23 -A 220 kHz的轨到轨输入/输出运算放大器，带有关断FAMLY FAMLY OF 23-A 220-KHZ RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

通用放大器电路满摆幅 14-PDIP

得捷:
IC OPAMP GP 4 CIRCUIT 14DIP

立创商城:
TLV2454CN

德州仪器TI:
Quad, 6-V, 220-kHz, low quiescent current 23-μA, RRIO operational amplifier

艾睿:
OP Amp Quad GP R-R I/O ±3V/6V 14-Pin PDIP Tube

安富利:
OP Amp Quad GP R-R I/O ±3V/6V 14-Pin PDIP Tube

Verical:
OP Amp Quad GP R-R I/O ±3V/6V 14-Pin PDIP Tube

力源芯城:
满幅度输入/输出四运放

TLV2454CN中文资料参数规格

技术参数

输出电流 10mA @5V

供电电流 23 µA

电路数 4

通道数 4

耗散功率 1.6 W

共模抑制比 70 dB

输入补偿漂移 300 nV/K

带宽 220 kHz

转换速率 110 mV/μs

增益频宽积 220 kHz

输入补偿电压 300 µV

输入偏置电流 500 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 220 kHz

耗散功率Max 1600 mW

共模抑制比Min 70 dB

电源电压Max 6 V

电源电压Min 2.7 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

封装 PDIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

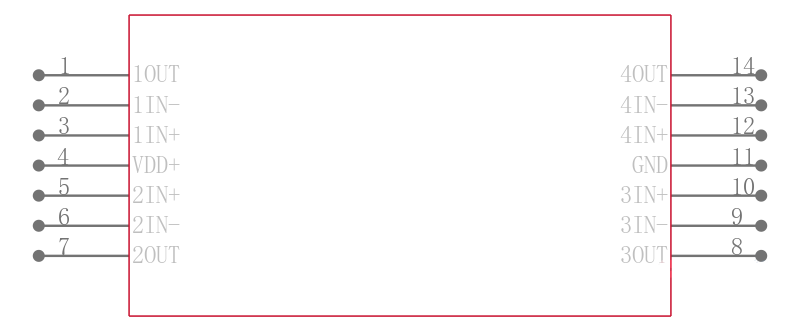

TLV2454CN引脚图与封装图

在线购买TLV2454CN

型号： TLV2454CN

制造商： TI 德州仪器

描述：23 -A 220 kHz的轨到轨输入/输出运算放大器，带有关断FAMLY FAMLY OF 23-A 220-KHZ RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

立即咨询

替代型号TLV2454CN

型号/品牌	代替类型	替代型号对比
TLV2454CN TI 德州仪器	当前型号	当前型号
TLV2454INE4 德州仪器	完全替代	TLV2454CN和TLV2454INE4的区别
TLV2454AIN 德州仪器	类似代替	TLV2454CN和TLV2454AIN的区别
TLV2454IN 德州仪器	类似代替	TLV2454CN和TLV2454IN的区别
