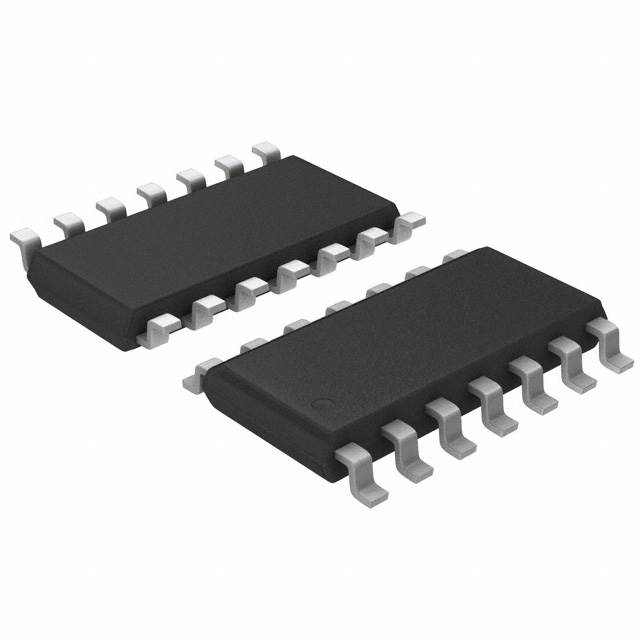

TLC27L9CD图片3
TLC27L9CD图片4
TLC27L9CD图片5
TLC27L9CD图片6
TLC27L9CD图片7
TLC27L9CD图片8
TLC27L9CD图片9
TLC27L9CD概述

LinCMOSE精密四路运算放大器 LinCMOSE PRECISION QUAD OPERATIONAL AMPLIFIERS

description

The TLC27L4 and TLC27L9 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high input impedance, extremely low power, and high gain.

Trimmed Offset Voltage:

  TLC27L9. . . 900 µV Max at 25°C, VDD= 5 V

Input Offset Voltage Drift...Typically

  0.1 µV/Month, Including the First 30 Days

Wide Range of Supply Voltages Over Specified Temperature Range:

  0°C to 70°C...3 V to 16 V

  –40°C to 85°C...4 V to 16 V

  –55°C to 125°C...4 V to 16 V

Single-Supply Operation

Common-Mode Input Voltage Range Extends Below the Negative Rail C-Suffix, I-Suffix Types

Ultra-Low Power...Typically 195 µW at 25°C, VDD= 5 V

Output Voltage Range includes Negative Rail

High Input Impedance...1012 Ω Typ

ESD-Protection Circuitry

Small-Outline Package Option Also Available in Tape and Reel

Designed-In Latch-Up Immunity

TLC27L9CD中文资料参数规格
技术参数

供电电流 57 µA

电路数 4

通道数 4

耗散功率 950 mW

共模抑制比 65 dB

输入补偿漂移 1.10 µV/K

带宽 85.0 kHz

转换速率 30.0 mV/μs

增益频宽积 110 kHz

输入补偿电压 210 µV

输入偏置电流 0.7 pA

工作温度Max 85 ℃

工作温度Min 40 ℃

增益带宽 110 kHz

耗散功率Max 950 mW

共模抑制比Min 65 dB

电源电压Max 16 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TLC27L9CD引脚图与封装图
TLC27L9CD封装图
TLC27L9CD封装焊盘图
在线购买TLC27L9CD
型号: TLC27L9CD
制造商: TI 德州仪器
描述:LinCMOSE精密四路运算放大器 LinCMOSE PRECISION QUAD OPERATIONAL AMPLIFIERS
替代型号TLC27L9CD
型号/品牌 代替类型 替代型号对比

TLC27L9CD

TI 德州仪器

当前型号

当前型号

TLC27L9CDRG4

德州仪器

完全替代

TLC27L9CD和TLC27L9CDRG4的区别

TLC27L9CDR

德州仪器

完全替代

TLC27L9CD和TLC27L9CDR的区别

TLC27L4BID

德州仪器

类似代替

TLC27L9CD和TLC27L4BID的区别
