4通道差分8:16多路复用器开关用于DVI / HDMI应用 4-CHANNEL DIFFERENTIAL 8:16 MULTIPLEXER SWITCH FOR DVI/HDMI APPLICATIONS
DESCRIPON/ORDERING INFORMATION
The TS3DV416 is a 16-bit to 8-bit multiplexer/demultiplexer digital video switch with a single select SEL input. SEL controls the data path of the multiplexer/demultiplexer.
The device provides a low and flat ON-state resistance ron and an excellent ON-state resistance match. Low input/output capacitance, high bandwidth, low skew, and low crosstalk among channels make this device suitable for various digital video applications, such as DVI and HDMI.
FEATURES
• Compatible With HDMI v1.2a Type A DVI 1.0 High-Speed Digital Interface
– Wide Bandwidth of Over 1.65 Gbps Bandwidth 1.8 Gbps Typ
– 165-MHz Speed Operation
– Serial Data Stream at 10× Pixel Clock Rate
– Supports All Video Formats up to 1080p and SXGA 1280 × 1024 at 75 Hz
– Total Raw Capacity 4.95 Gbps Single Link
– HDCP Compatible
• Low Crosstalk XTALK = –41 dB Typ
• Low Bit-to-Bit Skew tsko = 0.2 ns Max
• Low and Flat ON-State Resistanceron = 4 Ω Typ, ronflat = 0.7 Ω Typ
• Low Input/Output CapacitanceCON = 10 pF Typ
• Rail-to-Rail Switching on Data I/O Ports0 to 5 V
• VDD Operating Range From 3 V to 3.6 V
• Ioff Supports Partial-Power-Down Mode Operation
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Performance Tested Per JESD 22
– 2000-V Human-Body ModelA114-B, Class II
– 1000-V Charged-Device Model C101
APPLICATIONS
• Digital Video Signal Switching
• Differential DVI, HDMI Signal Multiplexing for Audio/Video Receivers and High-Definition Television HDTV
电源电压DC 3.00V min
输出接口数 16
供电电流 250 µA
电路数 4
通道数 4
传送延迟时间 40.0 ps
带宽 900 MHz
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 900 MHz
电源电压Max 3.6 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 48

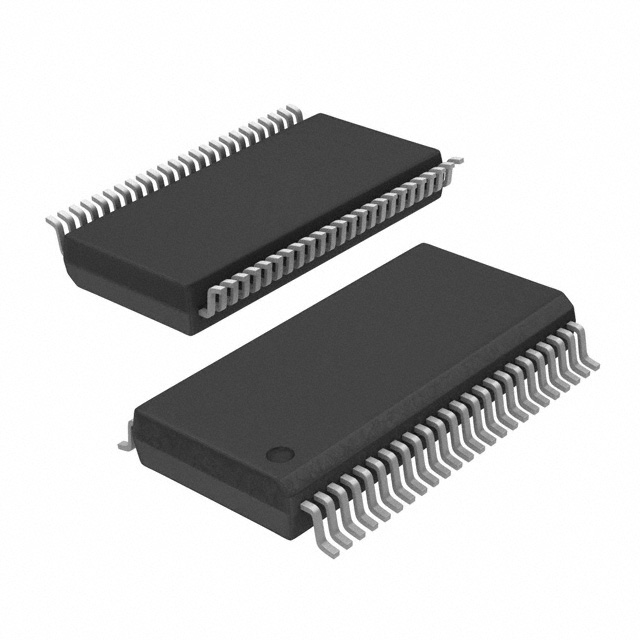

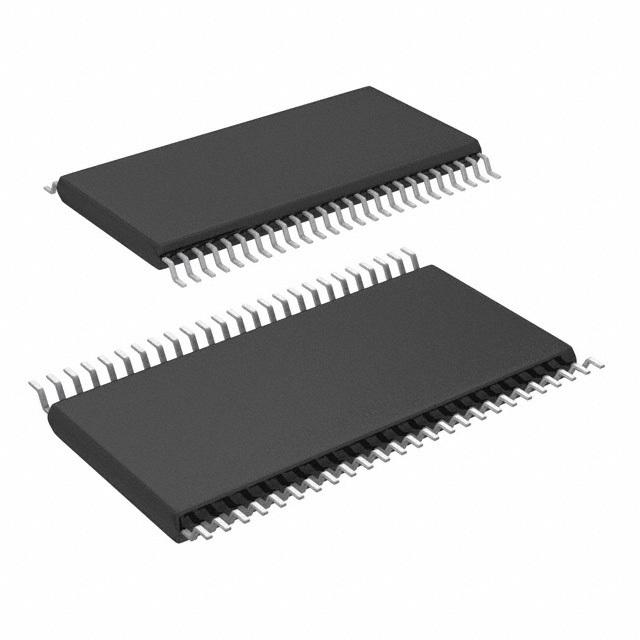

封装 TSSOP-48
封装 TSSOP-48
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 视频
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TS3DV416DGGR TI 德州仪器 | 当前型号 | 当前型号 |
TS3DV416DGGRE4 德州仪器 | 完全替代 | TS3DV416DGGR和TS3DV416DGGRE4的区别 |
TS3DV416DGGRG4 德州仪器 | 类似代替 | TS3DV416DGGR和TS3DV416DGGRG4的区别 |
