TIP30-BP参数规格_中文资料_数据手册PDF

TIP30-BP概述

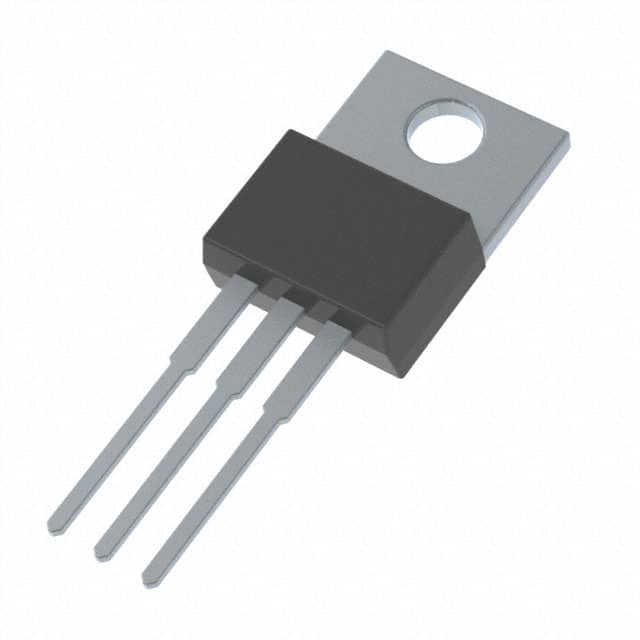

TO-220 PNP 40V 1A

TIP29,A,B,CNPN

TIP30,A,B,CPNP

Features

• Rthjc is 4.167OC/W, Rthja is 62.5OC/W

• Case Material: Molded Plastic. UL Flammability Classification Rating 94V-0

• Marking: Type Number

• Lead Free Finish/RoHS CompliantNote 1 "P" Suffix designates RoHS Compliant. See ordering information

得捷:
TRANS PNP 40V 1A TO220AB

贸泽:
Bipolar Transistors - BJT 1.0A 40V

艾睿:
Trans GP BJT PNP 40V 1A 3-Pin3+Tab TO-220 Bulk

TIP30-BP中文资料参数规格

技术参数

极性 PNP

耗散功率 30000 mW

增益频宽积 3 MHz

击穿电压集电极-发射极 40 V

集电极最大允许电流 1A

最小电流放大倍数hFE 40

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 30000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

高度 9.02 mm

封装 TO-220-3

物理参数

材质 Silicon

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买TIP30-BP

型号： TIP30-BP

描述：TO-220 PNP 40V 1A

替代型号TIP30-BP

型号/品牌	代替类型	替代型号对比
TIP30-BP Micro Commercial Components 美微科	当前型号	当前型号
TIP30CG 安森美	功能相似	TIP30-BP和TIP30CG的区别
TIP30C 飞兆/仙童	功能相似	TIP30-BP和TIP30C的区别
TIP30CTU 飞兆/仙童	功能相似	TIP30-BP和TIP30CTU的区别
