TLV2242IDGK参数规格_中文资料_数据手册PDF

TLV2242IDGK概述

家庭的1毫安/通道轨到轨输入/输出运算放大器 FAMILY OF 1-mA/Ch RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS

通用放大器 2 电路满摆幅 8-VSSOP

立创商城:
TLV2242IDGK

德州仪器TI:
Dual, 12-V, 5.5-kHz operational amplifier

得捷:
IC OPAMP GP 2 CIRCUIT 8VSSOP

贸泽:
运算放大器 - 运放 Dual Micropwr 2.5V RRIO Single Supply

艾睿:
OP Amp Dual GP R-R I/O ±6V/12V 8-Pin VSSOP Tube

安富利:
OP Amp Dual GP R-R I/O ±6V/12V 8-Pin VSSOP Tube

Verical:
Op Amp Dual Low Power Amplifier R-R I/O ±6V/12V 8-Pin VSSOP Tube

力源芯城:
双路,满幅,微功耗单电源运放

TLV2242IDGK中文资料参数规格

技术参数

输出电流 0.2mA @5V

供电电流 1 µA

电路数 2

通道数 2

耗散功率 481 mW

共模抑制比 60 dB

输入补偿漂移 2.00 µV/K

带宽 5.50 kHz

转换速率 2.00 mV/μs

增益频宽积 5.5 kHz

输入补偿电压 600 µV

输入偏置电流 100 pA

工作温度Max 125 ℃

工作温度Min 40 ℃

增益带宽 5.5 kHz

耗散功率Max 481 mW

共模抑制比Min 60 dB

电源电压Max 12 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.97 mm

封装 VSSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

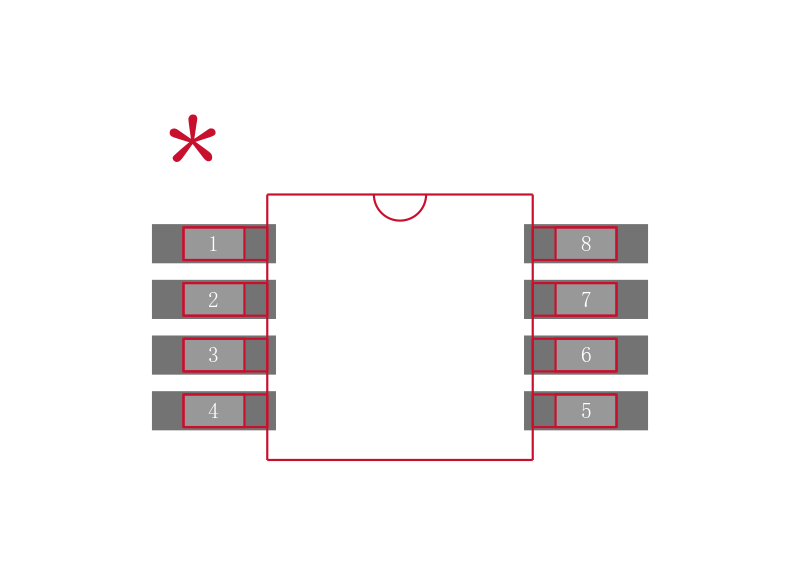

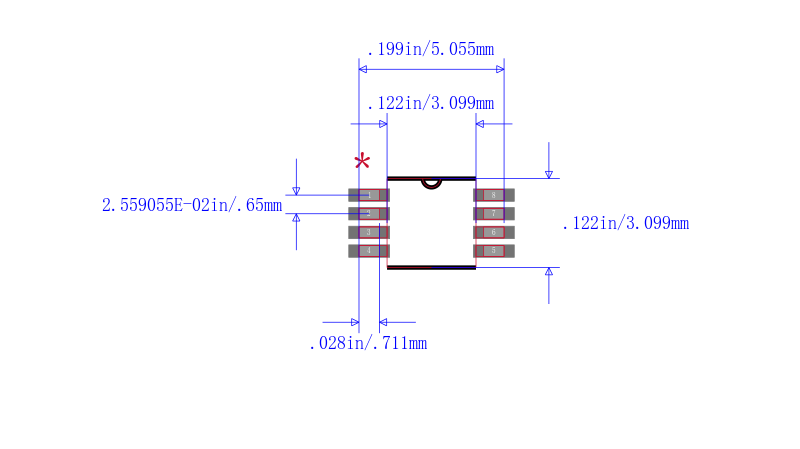

TLV2242IDGK引脚图与封装图

在线购买TLV2242IDGK

型号： TLV2242IDGK

制造商： TI 德州仪器

描述：家庭的1毫安/通道轨到轨输入/输出运算放大器 FAMILY OF 1-mA/Ch RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS

立即咨询

替代型号TLV2242IDGK

型号/品牌	代替类型	替代型号对比
TLV2242IDGK TI 德州仪器	当前型号	当前型号
TLV2242IDGKR 德州仪器	类似代替	TLV2242IDGK和TLV2242IDGKR的区别
TLV2242IDGKRG4 德州仪器	类似代替	TLV2242IDGK和TLV2242IDGKRG4的区别
TLV2242IDGKG4 德州仪器	类似代替	TLV2242IDGK和TLV2242IDGKG4的区别
