TLV2785IPWR概述

家庭的1.8V高速轨至轨输入输出运算放大器，带有关断 FAMILY OF 1.8V HIGH SPEED RAIL TO RAIL INPUT OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

通用放大器 4 电路满摆幅 16-TSSOP

得捷:
IC OPAMP GP 4 CIRCUIT 16TSSOP

立创商城:
TLV2785IPWR

德州仪器TI:
Quad, 3.6-V, 8-MHz operational amplifier with shutdown

艾睿:
OP Amp Quad GP R-R I/O ±1.8V/3.6V 16-Pin TSSOP T/R

安富利:
OP Amp Quad GP R-R I/O ±1.8V/3.6V 16-Pin TSSOP T/R

Verical:
OP Amp Quad GP R-R I/O ±1.8V/3.6V 16-Pin TSSOP T/R

TLV2785IPWR中文资料参数规格

技术参数

供电电流 650 µA

电路数 4

通道数 4

耗散功率 0.774 W

共模抑制比 70 dB

输入补偿漂移 8.00 µV/K

带宽 8.00 MHz

转换速率 5.00 V/μs

增益频宽积 8 MHz

输入补偿电压 250 µV

输入偏置电流 2.5 pA

耗散功率Max 774 mW

共模抑制比Min 70 dB

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

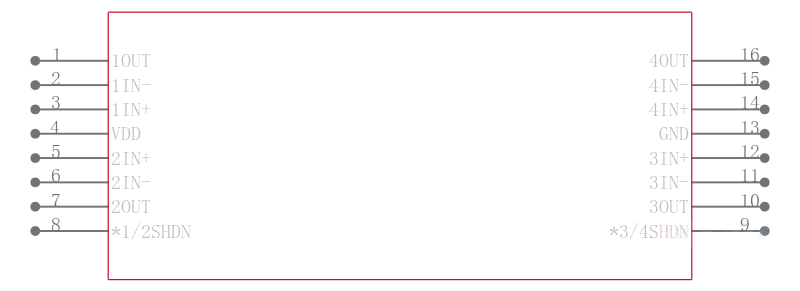

TLV2785IPWR引脚图与封装图

在线购买TLV2785IPWR

型号： TLV2785IPWR

描述：家庭的1.8V高速轨至轨输入输出运算放大器，带有关断 FAMILY OF 1.8V HIGH SPEED RAIL TO RAIL INPUT OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN
