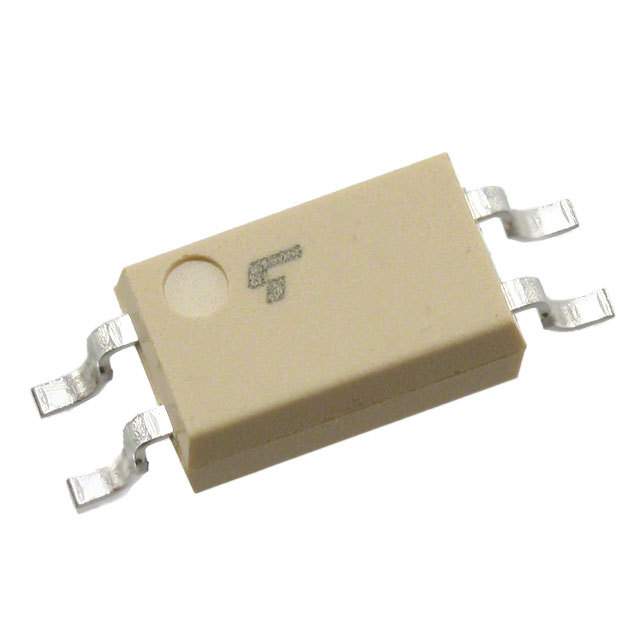

TLP291BL-TP,SE概述
Optocoupler DC-IN 4CH Transistor DC-OUT 4Pin SO
光隔离器 晶体管 输出 3750Vrms 通道 4-SO
得捷:
OPTOISOLATOR 3.75KV TRANS 4-SO
贸泽:
Transistor Output Optocouplers X36 PBF Transistor Couplr ACInput 110C
艾睿:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin SO T/R
Verical:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin SO T/R
TLP291BL-TP,SE中文资料参数规格
技术参数
上升/下降时间 2µs, 3µs
通道数 1
正向电压 1.4 V
耗散功率 200 mW
上升时间 2 µs
隔离电压 3750 Vrms
正向电流 50 mA
输出电压Max 80 V
击穿电压 5 V
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
工作温度Max 110 ℃
工作温度Min -55 ℃
耗散功率Max 170 mW
封装参数
安装方式 Surface Mount
引脚数 4
封装 SOIC-4
外形尺寸
高度 2.1 mm
封装 SOIC-4
物理参数
工作温度 -55℃ ~ 110℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

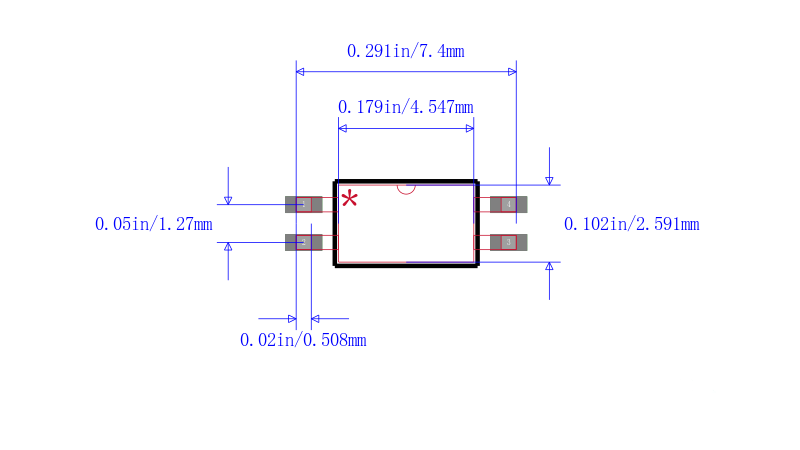

TLP291BL-TP,SE引脚图与封装图
