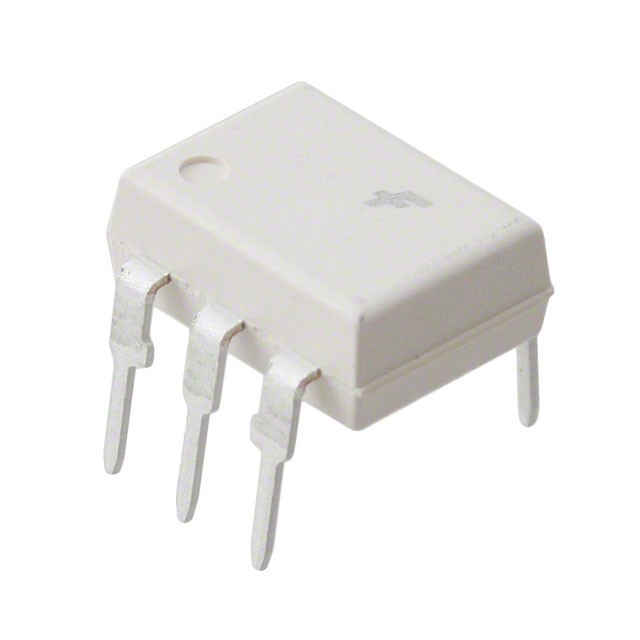

通用6引脚光电晶体管光耦合器 General Purpose 6-Pin Phototransistor Optocouplers
General Description
The MOC8100M, TIL111M and TIL117M optocouplers consist of a gallium arsenide infrared emitting diode driving a silicon phototransistor in a 6-pin dual in-line package.
Features
■UL recognized File # E90700
■VDE recognized File #102497 for white package
– Add option V e.g.,
Applications
■Power supply regulators
■Digital logic inputs
■Microprocessor inputs
■Appliance sensor systems
■Industrial controls
上升/下降时间 10µs Max
输入电压DC 1.20 V
输出电压 ≤30.0 V
电路数 1
通道数 1
正向电压 1.2 V
耗散功率 250 mW
隔离电压 7500 Vpk
正向电流 60 mA
输出电压Max 30 V
正向电压Max 1.4 V
正向电流Max 60 mA
下降时间 10 µs
下降时间Max 10 µs
上升时间Max 10 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 250 mW
安装方式 Through Hole
引脚数 6
封装 DIP-6
长度 8.89 mm
宽度 6.6 mm
高度 3.53 mm
封装 DIP-6
工作温度 -40℃ ~ 100℃
产品生命周期 Unknown
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
