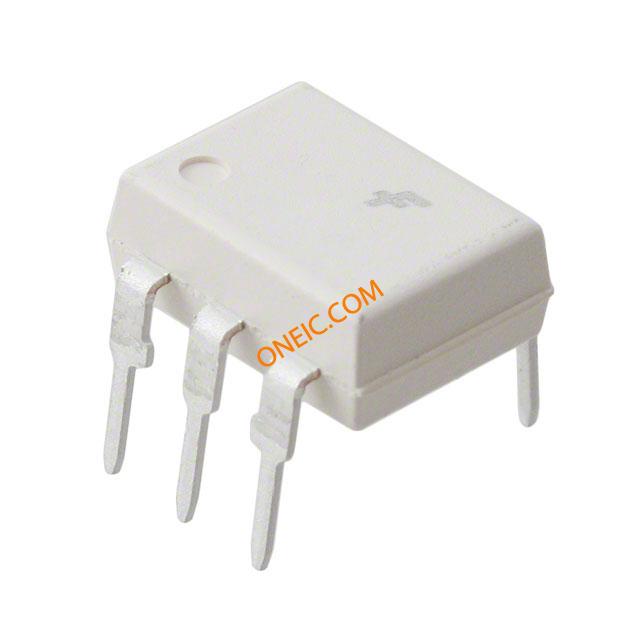

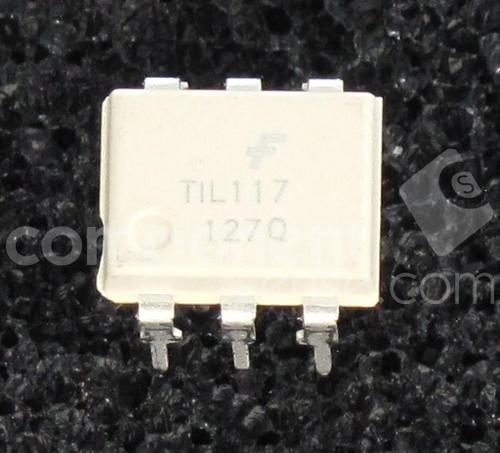

FAIRCHILD SEMICONDUCTOR TIL117M 光电耦合器, 晶体管输出, 1通道, DIP, 6 引脚, 60 mA, 7.5 kV, 50 %
The is a 1-channel 6-pin general purpose Phototransistor Optocoupler consist of a gallium arsenide infrared emitting diode driving a silicon phototransistor. It is suitable for digital logic input, microprocessor input and industrial control.
- .
- 850V Maximum working insulation voltage
- .
- 6000V High allowable overvoltage
- .
- -40 to +100°C Operating temperature range
上升/下降时间 2 µs
输入电压DC 1.32 V
输出电压 30 V
电路数 1
通道数 1
针脚数 6
正向电压 1.2 V
输入电流 16.0 mA
耗散功率 0.25 W
上升时间 2 μs
隔离电压 7500 Vpk
正向电流 60 mA
输出电压Max 30 V
输入电流Min 3 A
击穿电压 6 V
正向电压Max 1.4 V
正向电流Max 60 mA
下降时间 2 μs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 250 mW
安装方式 Through Hole
引脚数 6
封装 DIP-6
高度 3.53 mm
封装 DIP-6
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TIL117M Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
TIL117 亿光 | 功能相似 | TIL117M和TIL117的区别 |
