TCST1300概述

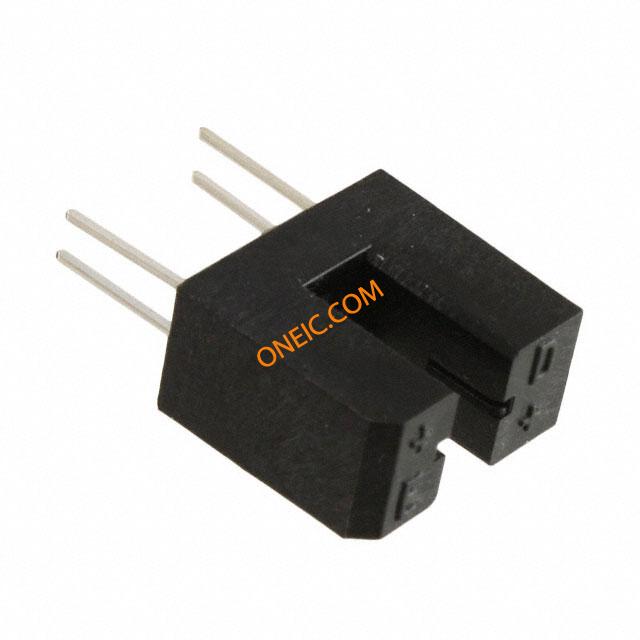

VISHAY TCST1300 透射光中断, 光晶体管, 通孔安装, 3.1 mm, 0.25 mm, 60 mA, 6 V
The is a transmissive Optical Sensor with phototransistor output. This sensor includes an infrared emitter and phototransistor, located face-to-face on the optical axes which blocks visible light.
- .
- 950nm Emitter wavelength
- .
- Daylight blocking filter
- .
- -55 to 85°C Operating temperature range
TCST1300中文资料参数规格
技术参数
额定电压DC 1.25 V
输出电压 70.0 V
输出电流 100 mA
通道数 1
针脚数 4
正向电压 1.25 V
波长 950 nm
输入电流 60.0 mA
峰值波长 950 nm
耗散功率 250 mW
上升时间 10 µs
击穿电压集电极-发射极 70 V
正向电流 60 mA
正向电流Max 60 mA
下降时间 8 µs
工作温度Max 85 ℃
工作温度Min -55 ℃
耗散功率Max 250 mW
封装参数
安装方式 Through Hole
引脚数 4
封装 Lead-4
外形尺寸
长度 11.9 mm
宽度 6.3 mm
高度 11.1 mm
封装 Lead-4
物理参数
工作温度 -55℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Sensing & Instrumentation, Automation & Process Control
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
