家庭的1毫安/通道轨到轨输入/输出运算放大器 FAMILY OF 1-mA/Ch RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS
description
The TLV224x family of single-supply operational amplifiers offers very low supply current of only 1 µA per channel.
Micropower Operation... 1 µA/Channel
Rail-to-Rail Input/Output
Gain Bandwidth Product... 5.5 kHz
Supply Voltage Range... 2.5 V to 12 V
Specified Temperature Range
– TA= 0°C to 70°C... Commercial Grade
– TA= –40°C to 125°C... Industrial Grade
Ultrasmall Packaging
– 5-Pin SOT-23 TLV2241
– 8-Pin MSOP TLV2242
Universal OpAmp EVM
输出电流 0.2mA @5V
供电电流 1 µA
电路数 4
通道数 4
耗散功率 1.022 W
共模抑制比 60 dB
输入补偿漂移 2.00 µV/K
带宽 5.50 kHz
转换速率 2.00 mV/μs
增益频宽积 0.0055 MHz
输入补偿电压 600 µV
输入偏置电流 100 pA
工作温度Max 125 ℃
工作温度Min -40 ℃
增益带宽 0.0055 MHz
耗散功率Max 1022 mW
共模抑制比Min 60 dB
电源电压Max 12 V
电源电压Min 2.5 V
安装方式 Surface Mount

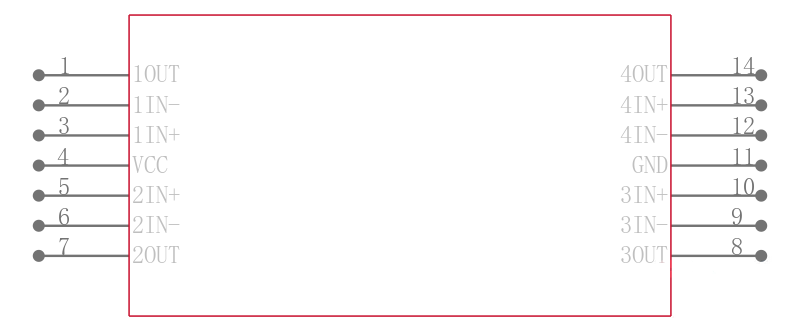

引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TLV2244IDG4 TI 德州仪器 | 当前型号 | 当前型号 |
TLV2244ID 德州仪器 | 类似代替 | TLV2244IDG4和TLV2244ID的区别 |
TLV2244IDR 德州仪器 | 类似代替 | TLV2244IDG4和TLV2244IDR的区别 |
TLV2244CD 德州仪器 | 类似代替 | TLV2244IDG4和TLV2244CD的区别 |
