TLP714F概述
Toshiba### 光耦合器，Toshiba
光电耦合器、反相器逻辑输出（开路集电极），
### 光耦合器，Toshiba
欧时:
Toshiba 光耦 TLP 714 系列 TLP714F, 光电 IC输出, 6引脚 SDIP 封装
得捷:
OPTOISO 5KV OPEN COLL 6DIP GW
艾睿:
Optocoupler Logic-Out Open Collector DC-IN 1-CH 6-Pin SDIP SMD Magazine
Chip1Stop:
Optocoupler Logic-Out Open Collector DC-IN 1-CH 6-Pin SDIP SMD
Verical:
Optocoupler Logic-Out Open Collector DC-IN 1-CH 6-Pin SDIP SMD Magazine
Win Source:
OPTOISO 5KV OPEN COLL 6DIP GW
TLP714F中文资料参数规格
技术参数
输出电流 0.015 A
通道数 1
针脚数 6
正向电压 1.55 V
耗散功率 0.08 W
上升时间 0.5 µs
隔离电压 5000 Vrms
正向电流 20 mA
输入电流Min 1.3 mA
击穿电压 5 V
正向电压Max 1.7 V
正向电流Max 20 mA
下降时间 0.5 µs
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 80 mW
电源电压 4.5V ~ 30V
封装参数
安装方式 Surface Mount
引脚数 6
封装 SDIP-6
外形尺寸
封装 SDIP-6
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99

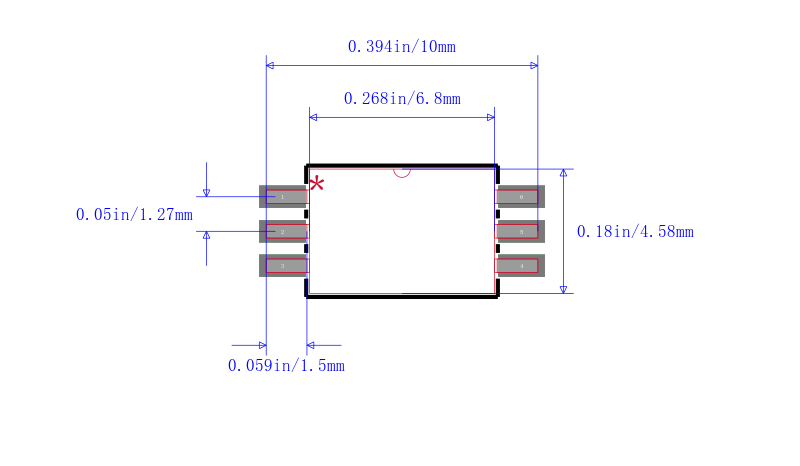

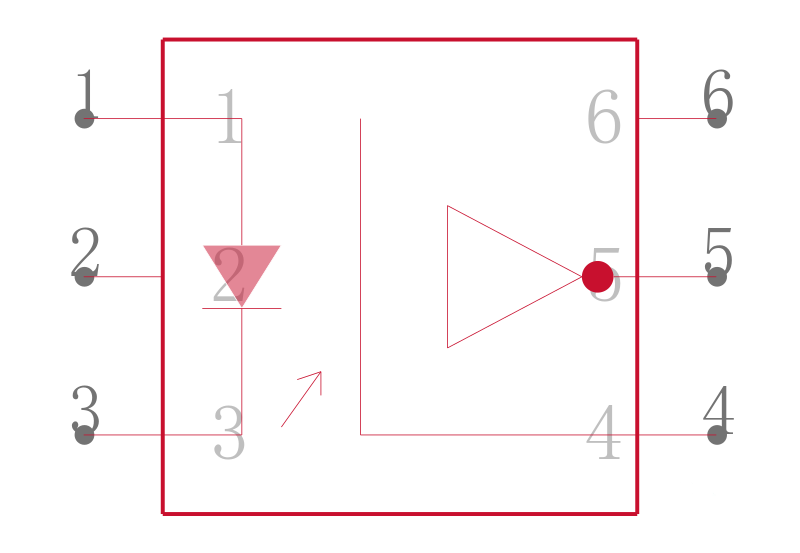

TLP714F引脚图与封装图
