TLP2404F参数规格_中文资料_数据手册PDF

TLP2404F概述

High Speed Optocouplers Photo-IC 6K Vpk 3750 1.6mA 30ns

Logic Output Optoisolator 1Mbps Open Collector 3750Vrms 1 Channel 15kV/µs CMTI 8-SO

得捷:
OPTOISO 3.75KV OPN COLLECTOR 8SO

贸泽:
High Speed Optocouplers Photo-IC 6K Vpk 3750 1.6mA 30ns

艾睿:
Optocoupler Logic-Out Open Collector DC-IN 1-CH 8-Pin SO

Chip1Stop:
Optocoupler Logic-Out Open Collector DC-IN 1-CH 8-Pin SO

TLP2404F中文资料参数规格

技术参数

通道数 1

正向电压 1.57 V

耗散功率 80 mW

隔离电压 3750 Vrms

正向电流 25 mA

正向电压Max 1.8 V

正向电流Max 25 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 80 mW

电源电压 4.5V ~ 30V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SO-8

外形尺寸

封装 SO-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

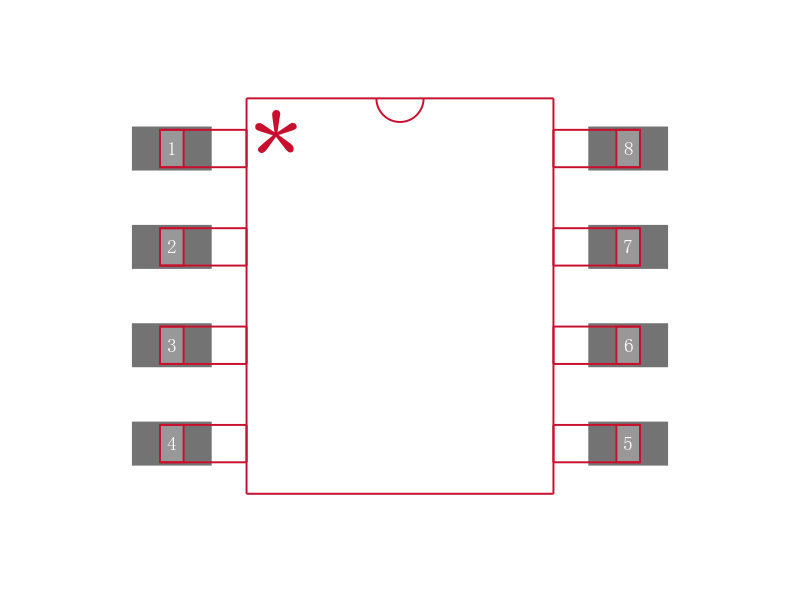

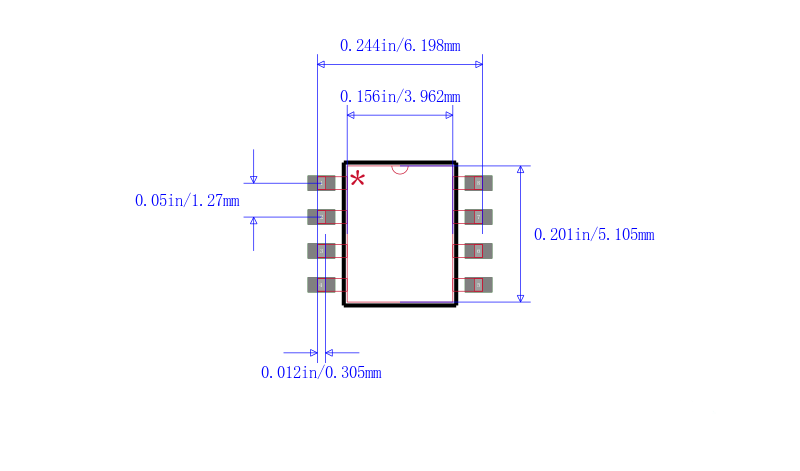

TLP2404F引脚图与封装图

在线购买TLP2404F

型号： TLP2404F

制造商： Toshiba 东芝

描述：High Speed Optocouplers Photo-IC 6K Vpk 3750 1.6mA 30ns
