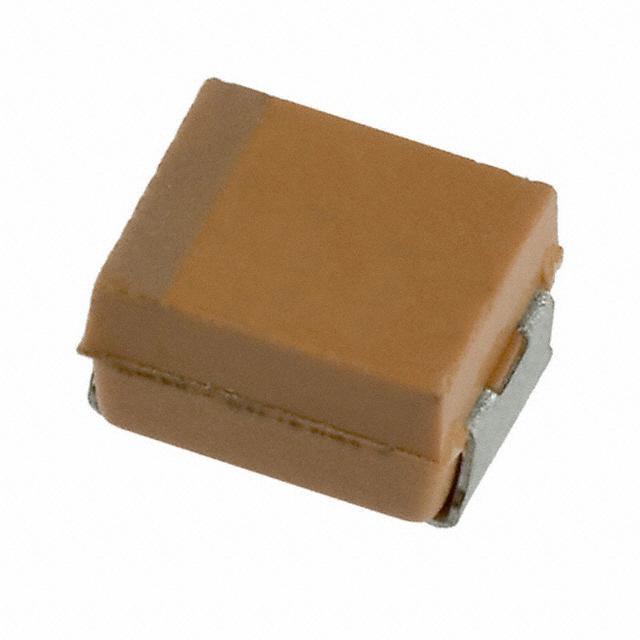

AVX TAJB156K010RNJ 表面贴装钽电容, TAJ系列, 15 µF, ± 10%, 10 V, 1210 [3225 公制], B
TAJ 标准系列 2.5 至 16V 直流
TAJ 系列为通用表面安装片式钽器
提供 7 种外壳尺寸
提供薄型选件
CV 范围：0.10-2200μF / 2.5-50V
应用包括：通用低功率直流/直流和低压降调节器
尺寸 mm
---
外壳代码 | L | W | H | W1 | A
容差 | ±0.2 | +0.2/–0.1 | +0.2/–0.1 | +0.2 | +0.3/–0.2
A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8
B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8
C | 6.0 | 3.2 | 2.6 | 2.2 | 1.3
D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3
E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3
技术参数
---
温度范围 °C | \- 55 至 +85
电容 % | 10
额定电压DC 10.0 V
工作电压 10 VDC
电容 15 µF
等效串联电阻ESR 2.8 Ω
容差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
精度 ±10 %
额定电压 10 V
安装方式 Surface Mount
引脚数 2
封装公制 3225
封装 1210
长度 3.5 mm
宽度 2.8 mm
高度 1.9 mm
封装公制 3225
封装 1210
介质材料 Tantalum
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
制造应用 Power Management, 工业, Industrial, 便携式器材, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TAJB156K010RNJ AVX 艾维克斯 | 当前型号 | 当前型号 |
TAJA156K010HNJ 艾维克斯 | 完全替代 | TAJB156K010RNJ和TAJA156K010HNJ的区别 |
TAJB156K010ANJ 艾维克斯 | 完全替代 | TAJB156K010RNJ和TAJB156K010ANJ的区别 |
T491B156K010AT 基美 | 类似代替 | TAJB156K010RNJ和T491B156K010AT的区别 |
