THS3201DGNR参数规格_中文资料_数据手册PDF

THS3201DGNR概述

1.8 - GHz的低失真，电流反馈型放大器 1.8-GHz, LOW DISTORTION, CURRENT FEEDBACK AMPLIFIER

电流反馈放大器 1 电路 - 8-HVSSOP

得捷:
IC OPAMP CFA 1 CIRCUIT 8HVSSOP

贸泽:
High Speed Operational Amplifiers 1.8GHz Current Feedback Amplifier

艾睿:
OP Amp Single Current Fdbk ±7.5V/15V 8-Pin HVSSOP EP T/R

安富利:
OP Amp Single Current Fdbk ±7.5V/15V 8-Pin HTSSOP EP T/R

Verical:
OP Amp Single Current Fdbk ±7.5V/15V 8-Pin HVSSOP EP T/R

THS3201DGNR中文资料参数规格

技术参数

供电电流 14 mA

电路数 1

通道数 1

耗散功率 1710 mW

共模抑制比 60 dB

带宽 1.80 GHz

转换速率 6.70 kV/μs

输入补偿电压 700 µV

输入偏置电流 14 µA

可用通道 S

工作温度Max 85 ℃

工作温度Min 40 ℃

3dB带宽 1.8 GHz

耗散功率Max 1710 mW

共模抑制比Min 60 dB

电源电压Max 15 V

电源电压Min 6.6 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 PowerPad-MSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 1.02 mm

封装 PowerPad-MSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

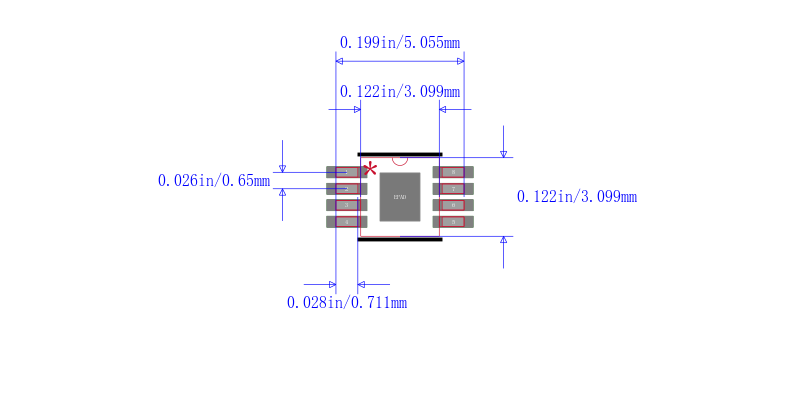

THS3201DGNR引脚图与封装图

在线购买THS3201DGNR

型号： THS3201DGNR

制造商： TI 德州仪器

描述：1.8 - GHz的低失真，电流反馈型放大器 1.8-GHz, LOW DISTORTION, CURRENT FEEDBACK AMPLIFIER

立即咨询

替代型号THS3201DGNR

型号/品牌	代替类型	替代型号对比
THS3201DGNR TI 德州仪器	当前型号	当前型号
THS3201DGNRG4 德州仪器	完全替代	THS3201DGNR和THS3201DGNRG4的区别
THS3201DGN 德州仪器	类似代替	THS3201DGNR和THS3201DGN的区别
THS3201DGNG4 德州仪器	类似代替	THS3201DGNR和THS3201DGNG4的区别
