THS4509RGTTG4概述

1.9GHz、宽带、低噪声、低失真、全差分放大器 16-VQFN -40 to 85

差分放大器 1 电路差分 16-VQFN（3x3）

得捷:
IC OPAMP DIFF 1 CIRCUIT 16VQFN

立创商城:
THS4509RGTTG4

艾睿:
SP Amp DIFF AMP Single

安富利:
SP Amp DIFF AMP Single ±2.625V/5.25V 16-Pin VQFN EP T/R

THS4509RGTTG4中文资料参数规格

技术参数

输出电流 ≤200 mA

供电电流 37.7 mA

电路数 1

通道数 1

耗散功率 2300 mW

输入补偿漂移 2.60 µV/K

带宽 2 GHz

转换速率 6.60 kV/μs

增益频宽积 3 GHz

输入补偿电压 1 mV

输入偏置电流 8 µA

可用通道 S

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 2 GHz

耗散功率Max 2300 mW

共模抑制比Min 90 dB

电源电压 3V ~ 5.25V

电源电压Max 5V ~ 7V

封装参数

安装方式 Surface Mount

引脚数 16

封装 QFN-16

外形尺寸

封装 QFN-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

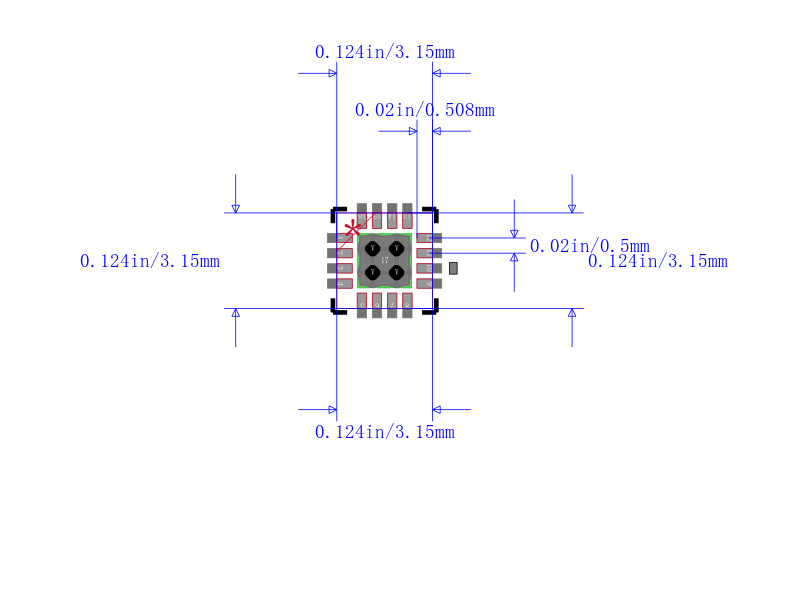

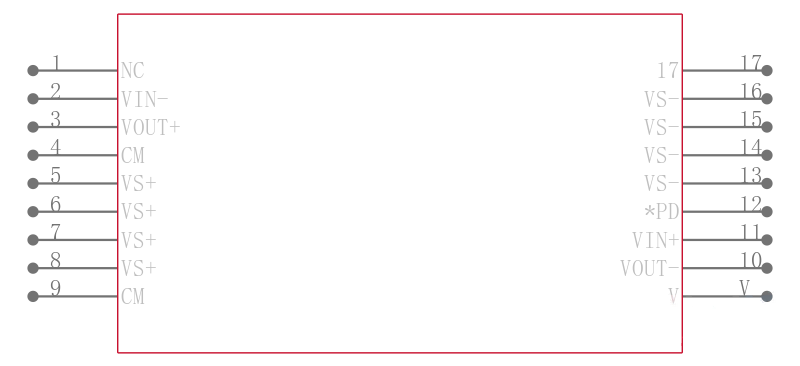

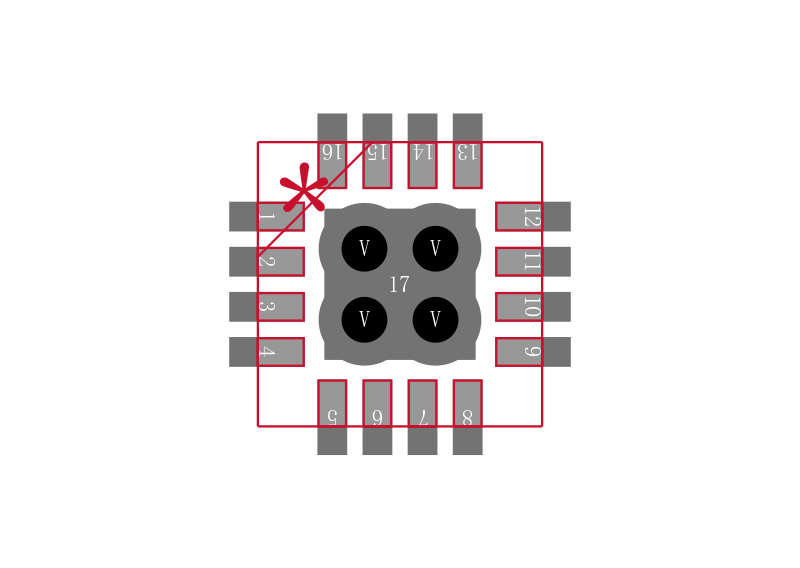

THS4509RGTTG4引脚图与封装图

在线购买THS4509RGTTG4

型号： THS4509RGTTG4

制造商： TI 德州仪器

描述：1.9GHz、宽带、低噪声、低失真、全差分放大器 16-VQFN -40 to 85
