TPSB107K006R0400概述

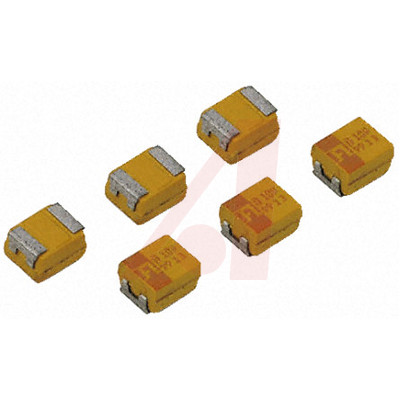

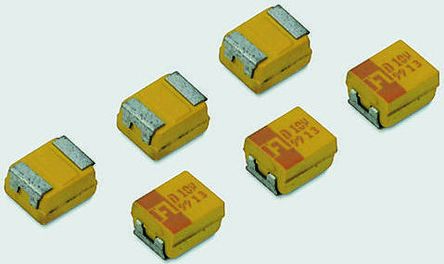

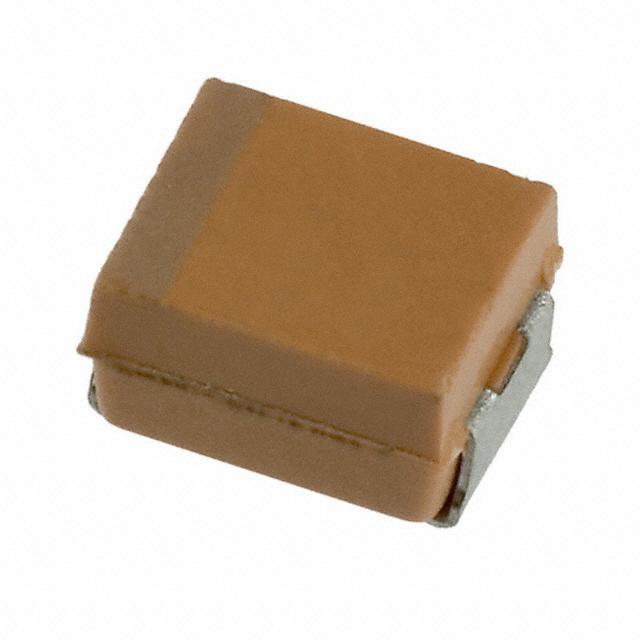

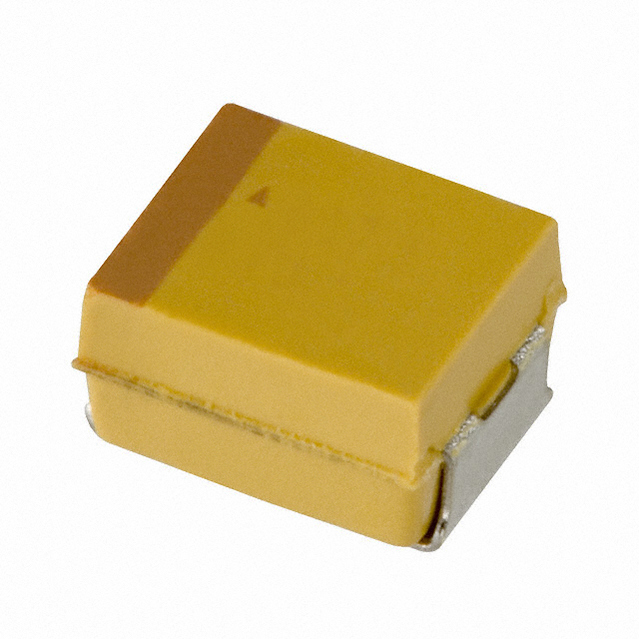

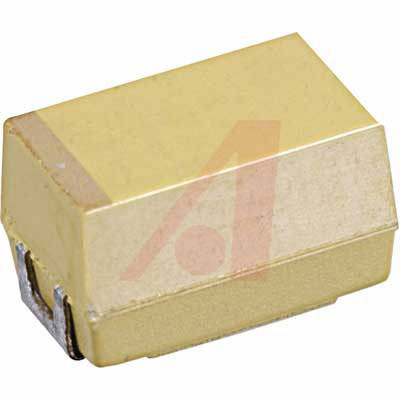

AVX TPSB107K006R0400 表面贴装钽电容, TPS系列, 100 µF, ± 10%, 6.3 V, 1210 [3225 公制], B

TPS 系列 2.5 至 6.3V 直流

的 TPS 系列低 ESR 贴片式器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。

低 ESR（等效串联电阻）

高波纹电流能力

低功率和热消散

尺寸 mm

---

| L | W | H | W1 | A

外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2

A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8

B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8

C | 6 | 3.2 | 2.6 | 2.2 | 1.3

D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3

E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3

V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4

W | 6 | 3.2 | 1.5 | 2.2 | 1.3

TPSB107K006R0400中文资料参数规格

技术参数

额定电压DC 6.3 V

工作电压 6.3 VDC

电容 100 µF

等效串联电阻ESR 400 mΩ

容差 ±10 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 6.3 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3225

封装 1210

外形尺寸

长度 3.5 mm

宽度 2.8 mm

高度 1.9 mm

封装公制 3225

封装 1210

物理参数

介质材料 Tantalum

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

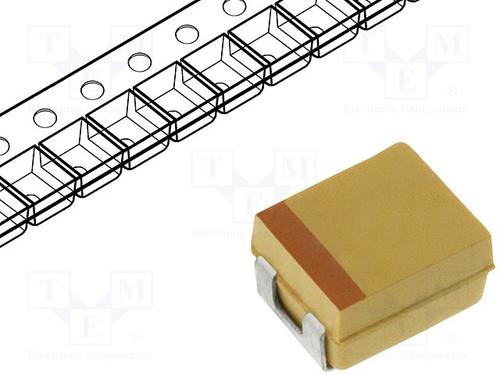

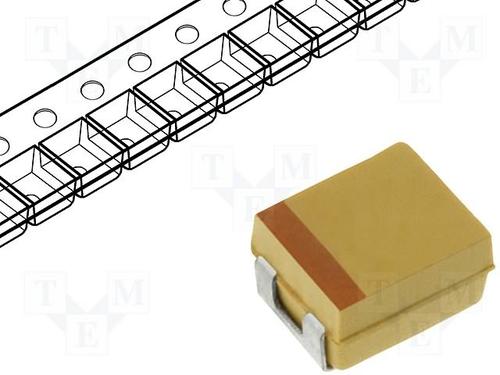

包装方式 Tape & Reel TR

最小包装 2000

制造应用工业, Industrial, 电源管理, 便携式器材, Consumer Electronics, Power Management, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册
