THS4221DR参数规格_中文资料_数据手册PDF

THS4221DR概述

高速运算放大器 Low-Distortion High Speed R-to-R Output

电压反馈放大器 1 电路满摆幅 8-SOIC

得捷:
IC VOLTAGE FEEDBACK 1 CIRC 8SOIC

贸泽:
高速运算放大器 Low-Distortion High Speed R-to-R Output

艾睿:
OP Amp Single Volt Fdbk R-R O/P ±7.5V/15V 8-Pin SOIC T/R

Chip1Stop:
OP Amp Single Volt Fdbk R-R O/P ±7.5V/15V 8-Pin SOIC T/R

THS4221DR中文资料参数规格

技术参数

供电电流 14 mA

电路数 1

耗散功率 1020 mW

带宽 120 MHz

转换速率 990 V/μs

增益频宽积 120 MHz

输入补偿电压 3 mV

输入偏置电流 900 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 230 MHz

增益带宽 120 MHz

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

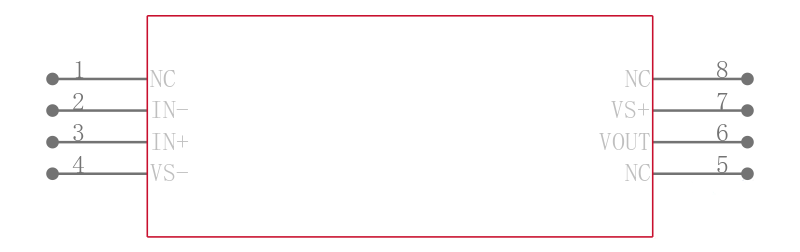

THS4221DR引脚图与封装图

在线购买THS4221DR

型号： THS4221DR

描述：高速运算放大器 Low-Distortion High Speed R-to-R Output

替代型号THS4221DR
