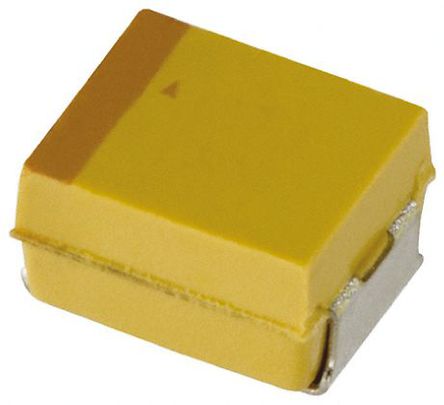

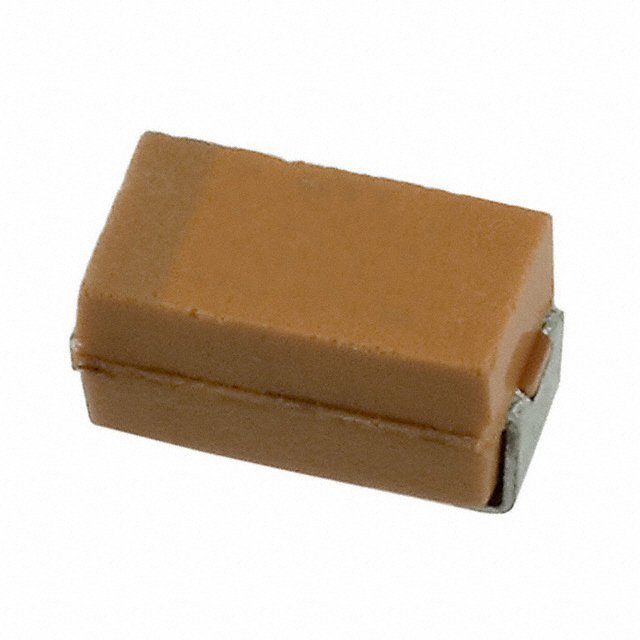

AVX TCJA106M010R0300 表面贴装钽电容, TCJ系列, 10 µF, 1206 [3216 公制], 0.3 ohm, 10 V
TCJ 系列
片式钽器，带电导的聚合物电极
与传统的二氧化锰电极电容器相比，ESR 更低、非点火故障模式更安全、电容值保留性能更佳
外壳尺寸小，非常适用于手机、PDA 和其他便携式电子设备
适合工作温度高达 125°C 的电源管理系统
尺寸 mm
---
外壳代码 | EIA 代码 | L ±0.2 | W +0.2 -0.1 | H +0.2 -0.1 | W1 ±0.2 | A +0.3-0.2
A | 1205 | 3.2 | 1.6 | 1.6 | 1.2 | 0.8
B | 1210 | 3.5 | 2.8 | 1.9 | 2.2 | 0.8
C | 2312 | 6 | 3.2 | 2.6 | 2.2 | 1.3
G | 1206 | 3.2 | 1.6 | 1.5 | 1.2 | 0.8
H | 1210 | 3.5 | 2.8 | 1.5 | 2.2 | 0.8
K | 1206 | 3.2 | 1.6 | 1 | 1.2 | 0.8
P | 0805 | 2.05 | 1.35 | 1.5 | 1 | 0.5
R | 0805 | 2.05 | 1.3 | 1.2 | 1 | 0.5
T | 1210 | 3.5 | 2.8 | 1.2 | 2.2 | 0.8
W | 2312 | 6 | 3.2 | 1.5 | 2.2 | 1.3
额定电压DC 10 V
工作电压 10 VDC
电容 10 µF
等效串联电阻ESR 300 mΩ
容差 ±20 %
产品系列 TCJ polymer
纹波电流 400 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 10 V
安装方式 Surface Mount
引脚数 2
封装公制 3216
封装 1206
长度 3.2 mm
宽度 1.6 mm
高度 1.6 mm
封装公制 3216
封装 1206
介质材料 Tantalum
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
寿命（小时） 2000h @125℃
制造应用 Computers & Computer Peripherals, Power Management, 消费电子产品, Consumer Electronics, 计算机和计算机周边, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TCJA106M010R0300 AVX 艾维克斯 | 当前型号 | 当前型号 |
TCJA106M006R0300 艾维克斯 | 类似代替 | TCJA106M010R0300和TCJA106M006R0300的区别 |
TLJR106M010R3000 艾维克斯 | 类似代替 | TCJA106M010R0300和TLJR106M010R3000的区别 |
TPSA685K010R1800 艾维克斯 | 类似代替 | TCJA106M010R0300和TPSA685K010R1800的区别 |
